| نوع المنتج |

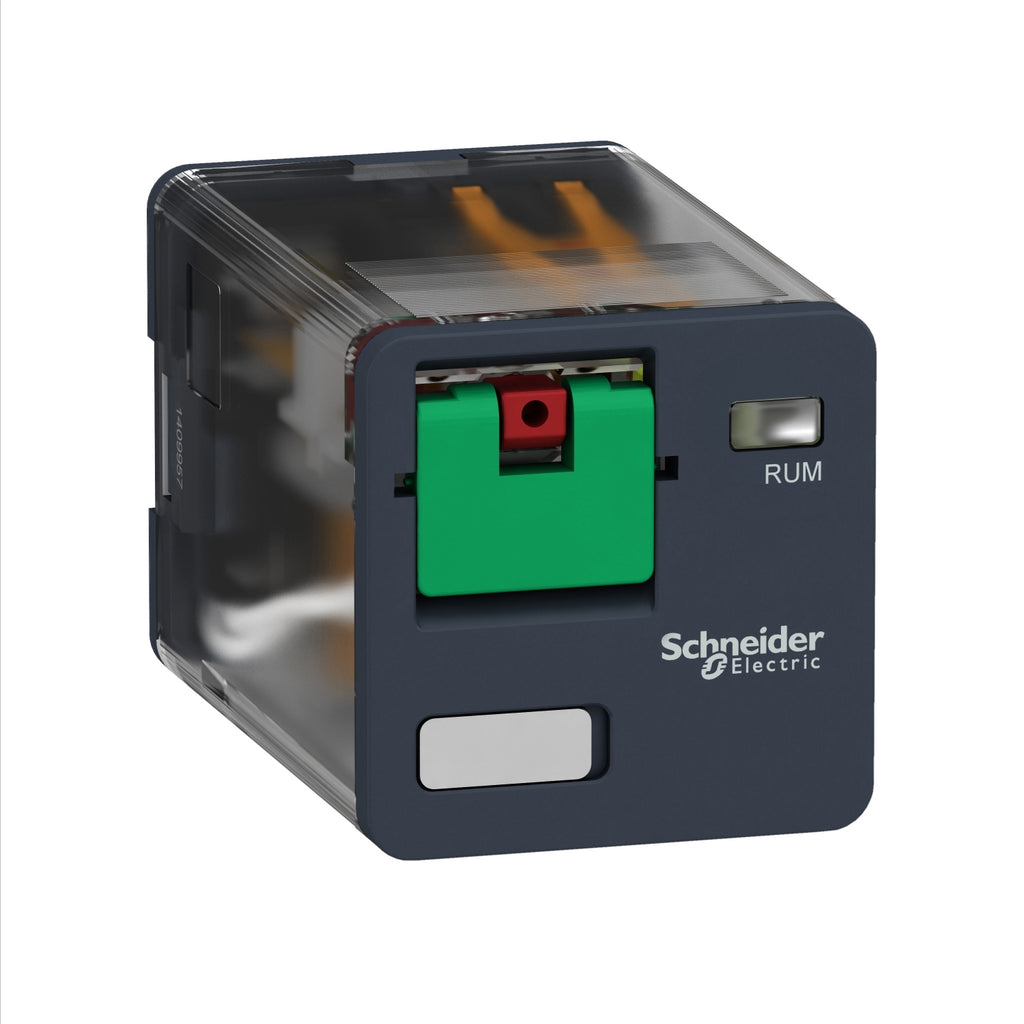

ريلاي 11 رجل |
| الموديل |
RUMC31P7 |
| نوع وتكوين نقاط التلامس |
3 تحويل (3 C/O) |
| جهد دائرة التحكم [Uc] |
230 فولت AC – 50/60 هرتز |
| التيار الحرارى التقليدى داخل غلاف [Ithe] |
10 أمبير عند -40…55 °م |
| مؤشر LED للحالة |
بدون |
| نوع التحكم |
زر اختبار قابل للقفل |
| معامل الاستخدام |
20% |
| شكل الدبوس |
أسطواني |
| جهد العزل المقنن [Ui] |
250 فولت وفق IEC / 300 فولت وفق CSA / 300 فولت وفق UL |
| جهد تحمل النبضة المقنن [Uimp] |
4 ك.ف (1.2/50 ميكروثانية) |
| مادة نقاط التلامس |
فضة نيكل (AgNi) |
| التيار التشغيلي المقنن [Ie] |
10 أمبير عند 277 فولت AC (UL) / 10 أمبير عند 30 فولت DC (UL) / 10 أمبير عند 277 فولت AC (CSA) / 10 أمبير عند 30 فولت DC (CSA) / 5 أمبير عند 250 فولت AC (نقطة مغلقة NC – IEC) / 5 أمبير عند 28 فولت DC (NC – IEC) / 10 أمبير عند 250 فولت AC (نقطة مفتوحة NO – IEC) / 10 أمبير عند 28 فولت DC (NO – IEC) |
| أقصى جهد للتبديل |
250 فولت وفق IEC |
| الحمل المقنن (مقاومي) |
10 أمبير عند 250 فولت AC / 10 أمبير عند 28 فولت DC |
| أقصى قدرة تبديل |
2500 فولت أمبير / 280 وات |
| أقل قدرة تبديل |
170 ميلي وات عند 10 ملي أمبير، 17 فولت |
| معدل التشغيل |
≤ 18000 دورة/ساعة بدون حمل / ≤ 1200 دورة/ساعة تحت الحمل |
| العمر الميكانيكي |
5,000,000 دورة |
| العمر الكهربائي |
100,000 دورة للحمل المقاومي |
| متوسط استهلاك الملف (VA) |
3 عند 60 هرتز |
| حد جهد التحرير |
≥ 0.15 من Uc AC |
| زمن التشغيل |
20 ملي ثانية عند الجهد الاسمي |
| زمن التحرير |
20 ملي ثانية عند الجهد الاسمي |
| مقاومة الملف المتوسطة |
6800 أوم عند 20 °م ± 15% |
| حدود الجهد التشغيلي المقنن |
184…253 فولت AC |
| فئة الحماية |
RT I |
| مستويات الاختبار |
المستوى A للتركيب الجماعي |
| بيانات موثوقية السلامة |
B10d = 100000 |
| وضع التشغيل |
أي وضع |
