الوصف

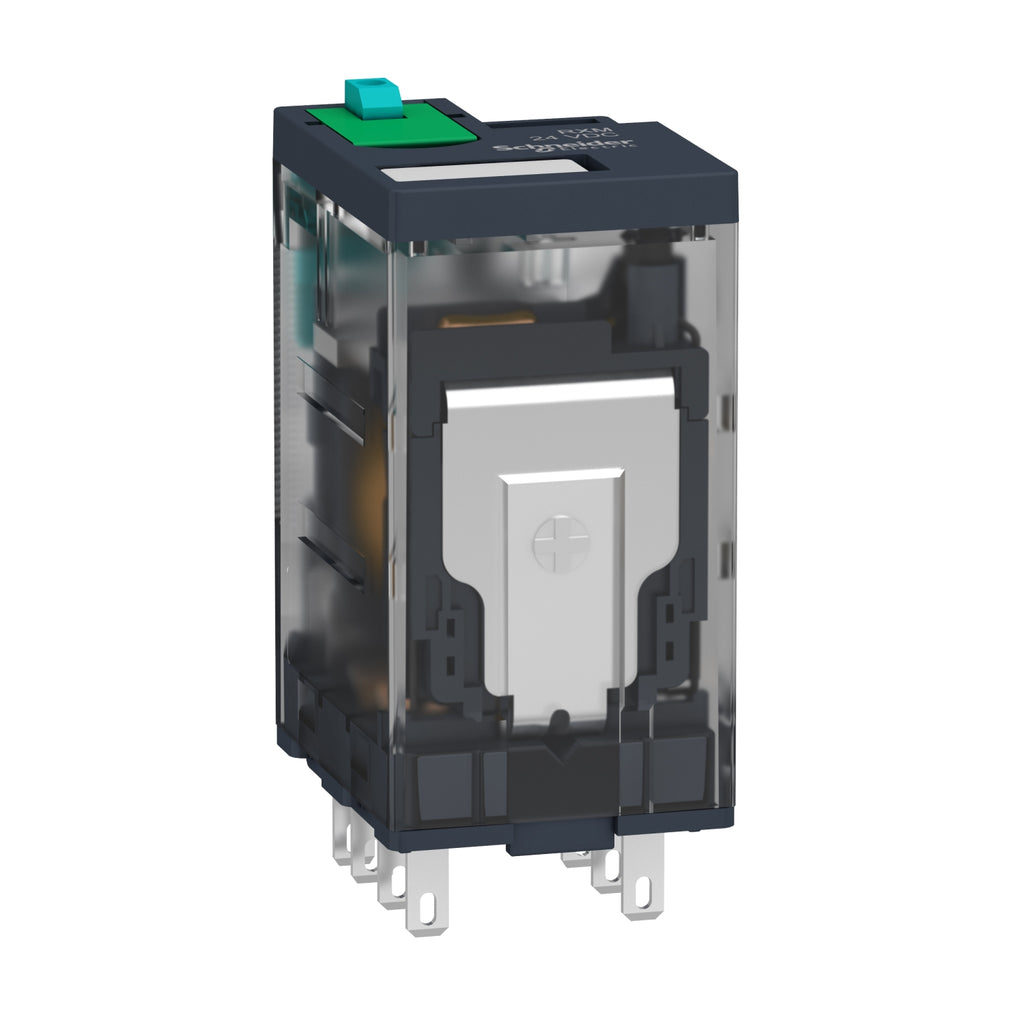

| الموديل | RXM4AB1BD | RXM4AB1JD |
| نوع المنتج | ريلاى 14 رجل |
ريلاى 14 رجل |
| نوع وتكوين نقاط التلامس | 4 تحويل (4 C/O) | 4 تحويل (4 C/O) |
| جهد دائرة التحكم [Uc] | 24 فولت DC | 12 فولت DC |
| إضاءة بيان (LED) | بدون | بدون |
| نوع التحكم | زر اختبار قابل للقفل | زر اختبار قابل للقفل |
| معامل الاستخدام (Utilisation coefficient) | 20% | 20% |
| شكل السنون (أطراف التوصيل) | مسطحة | مسطحة |
| جهد العزل المقنن [Ui] | 250 فولت وفق IEC300 فولت وفق CSA300 فولت وفق UL | 250 فولت وفق IEC300 فولت وفق CSA300 فولت وفق UL |
| قدرة تحمل النبضة [Uimp] | 2.5 كيلوفولت (1.2/50 ميكروثانية) | 2.5 كيلوفولت (1.2/50 ميكروثانية) |
| مادة نقاط التلامس | سبيكة فضة (AgNi) | سبيكة فضة (AgNi) |
| التيار التشغيلي المقنن [Ie] | 3 أمبير عند 28 فولت DC (ملامس NC) وفق IEC3 أمبير عند 250 فولت AC (ملامس NC) وفق IEC6 أمبير عند 28 فولت DC (ملامس NO) وفق IEC6 أمبير عند 250 فولت AC (ملامس NO) وفق IEC6 أمبير عند 277 فولت AC وفق UL8 أمبير عند 30 فولت DC وفق UL | 3 أمبير عند 28 فولت DC (ملامس NC) وفق IEC3 أمبير عند 250 فولت AC (ملامس NC) وفق IEC6 أمبير عند 28 فولت DC (ملامس NO) وفق IEC6 أمبير عند 250 فولت AC (ملامس NO) وفق IEC6 أمبير عند 277 فولت AC وفق UL8 أمبير عند 30 فولت DC وفق UL |
| تيار الخرج المستمر | 5 أمبير | 5 أمبير |
| أقصى جهد فصل/توصيل | 250 فولت مطابق لـ IEC | 250 فولت مطابق لـ IEC |
| الحمل المقاوم المقنن | 6 أمبير عند 250 فولت AC6 أمبير عند 28 فولت DC | 6 أمبير عند 250 فولت AC6 أمبير عند 28 فولت DC |
| أقصى قدرة فصل/توصيل | 1500 فولت أمبير / 168 وات | 1500 فولت أمبير / 168 وات |
| أقل قدرة تشغيل | 170 ملي وات عند 10 ملي أمبير، 17 فولت | 170 ملي وات عند 10 ملي أمبير، 17 فولت |
| معدل التشغيل | ≤ 1200 دورة/ساعة تحت الحمل≤ 18000 دورة/ساعة بدون حمل | ≤ 1200 دورة/ساعة تحت الحمل≤ 18000 دورة/ساعة بدون حمل |
| العمر الميكانيكي | 10,000,000 دورة | 10,000,000 دورة |
| العمر الكهربائي | 100,000 دورة مع حمل مقاوم | 100,000 دورة مع حمل مقاوم |
| متوسط استهلاك الملف | 0.9 وات | 0.9 وات |
| جهد الإسقاط (Drop-out) | ≥ 0.1 من جهد التحكم | ≥ 0.1 من جهد التحكم |
| زمن التشغيل | 20 ميلي ثانية | 20 ميلي ثانية |
| زمن الفصل | 20 ميلي ثانية | 20 ميلي ثانية |
| متوسط مقاومة الملف | 650 أوم عند 20 °م ±10% | 160 أوم عند 20 °م ±10% |
| حدود الجهد التشغيلي المقنن | 19.2…26.4 فولت DC | 9.6…13.2 فولت DC |
| بيانات موثوقية السلامة | B10d = 100000 | B10d = 100000 |
| درجة الحماية | RT I | RT I |
| مستويات الاختبار | مستوى A – تركيب جماعي | مستوى A – تركيب جماعي |
| وضعية التشغيل | أي وضع | أي وضع |
| الارتفاع الكلي (CAD) | 79 مم | 79 مم |
| العمق الكلي (CAD) | 78.45 مم | 78.45 مم |
