| أساسي |
|
| تطبيق الجهاز |
التوزيع |
| النطاق |
Acti 9 |
| اسم المنتج |

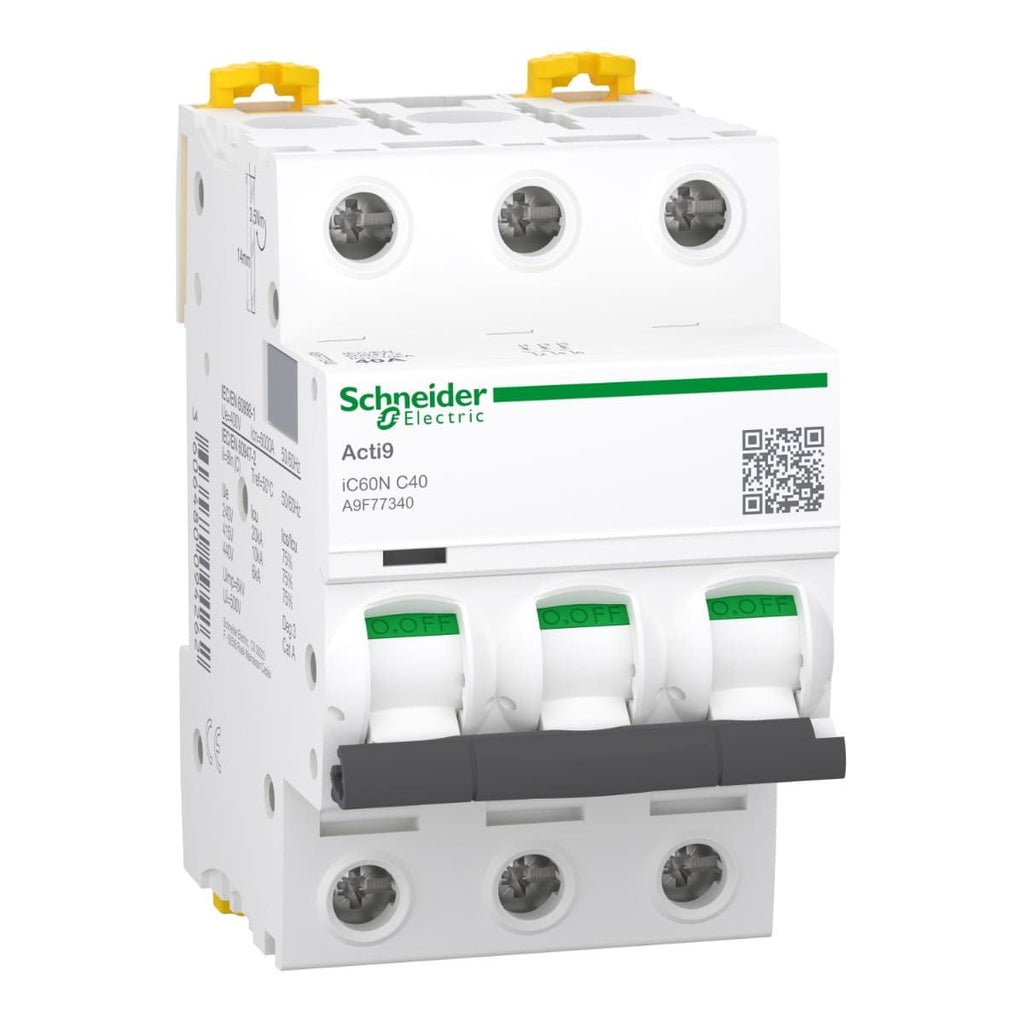

Acti 9 iC60 |
| نوع المنتج أو المكونات |
قاطع مصغر |
| الاسم المختصر للجهاز |
iC60N |
| وصف الأقطاب |
3P |
| عدد القواطع الكهربائية الأحادية المحمية |
٣ |
| [In] التيار المقنن |
٤٠ A |
| نوع الشبكة |
تيار متردد |
| |
تيار مباشر |
| تقنية وحدة الفصل |
مغناطيسي حراري |
| رمز المنحنى |
C |
| سعة الكبح |
٦٠٠٠ A Icnعند400 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60898-1 |
| |
٣٦ kA Icuعند12...133 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2 |
| |
١٠ kA Icuعند<= 180 فولت تيار مباشريتوافق معEN/IEC 60947-2 |
| |
١٠ kA Icuعند380...415 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2 |
| |
٢٠ kA Icuعند220...240 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2 |
| |
٦ kA Icuعند440 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2 |
| فئة الاستخدام |
الفئة Aيتوافق معEN 60947-2 |
| |
الفئة Aيتوافق معIEC 60947-2 |
| الملاءمة للعزل |
نعميتوافق معEN 60898-1 |
| |
نعميتوافق معEN 60947-2 |
| |
نعميتوافق معIEC 60898-1 |
| |
نعميتوافق معIEC 60947-2 |
| المعايير |
IEC 60898-1 |
| |
IEC 60947-2 |
| |
EN 60898-1 |
| |
EN 60947-2 |
| ملصقات الجودة |
NF |
| تكميلي |
|
| تردد الشبكة |
50/60 هرتز |
| حد الفصل المغناطيسي |
8 x In +/- 20 % |
| [Ics] سعة الكبح المقننة أثناء التشغيل |
١٥ kA ٧٥ %يتوافق معEN 60947-2-220...240 فولت تيار متردد 50/60 هرتز |
| |
٧٫٥ kA ٧٥ %يتوافق معEN 60947-2-380...415 فولت تيار متردد 50/60 هرتز |
| |
٤٫٥ kA ٧٥ %يتوافق معEN 60947-2-440 فولت تيار متردد 50/60 هرتز |
| |
١٥ kA ٧٥ %يتوافق معIEC 60947-2-220...240 فولت تيار متردد 50/60 هرتز |
| |
٧٫٥ kA ٧٥ %يتوافق معIEC 60947-2-380...415 فولت تيار متردد 50/60 هرتز |
| |
٤٫٥ kA ٧٥ %يتوافق معIEC 60947-2-440 فولت تيار متردد 50/60 هرتز |
| |
٢٧ kA ٧٥ %يتوافق معIEC 60947-2-12...133 فولت تيار متردد 50/60 هرتز |
| |
٢٧ kA ٧٥ %يتوافق معEN 60947-2-12...133 فولت تيار متردد 50/60 هرتز |
| |
٦٠٠٠ A ١٠٠ %يتوافق معEN 60898-1-400 فولت تيار متردد 50/60 هرتز |
| |
٦٠٠٠ A ١٠٠ %يتوافق معIEC 60898-1-400 فولت تيار متردد 50/60 هرتز |
| |
١٠ kA ١٠٠ %يتوافق معIEC 60947-2-125...180 فولت تيار مباشر |
| |
١٠ kA ١٠٠ %يتوافق معEN 60947-2-125...180 فولت تيار مباشر |
| فئة التقييد |
3يتوافق معEN 60898-1 |
| |
3يتوافق معIEC 60898-1 |
| [Ui] جهد العزل المقنن |
٥٠٠ V تيار متردد 50/60 هرتزيتوافق معEN 60947-2 |
| |
٥٠٠ V تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 |
| [Uimp] جهد تحمل النبض المقدر |
٦ kVيتوافق معEN 60947-2 |
| |
٦ kVيتوافق معIEC 60947-2 |
| مؤشر موضع التلامس |
نعم |
| نوع التحكم |
وصلة مفصلية |
| الإشارات المحلية |
نقطه مساعدة لبيان الفصل في حالة حدوث خطأ |
| وضع التركيب |
مثبت |
| دعامة التركيب |
DIN rail |
| توافق البارات النحاس المشطية مع إكسسوار التوزيع |
علوي أو سفلي:نعم |
| وصلات 9 مم |
٦ |
| الارتفاع |
٨٥ mm |
| العرض |
٥٤ mm |
| العمق |
٧٨٫٥ mm |
| Product weight |
٠٫٣٧٥ كجم |
| اللون |
أبيض |
| التحمل الميكانيكي |
٢٠٠٠٠ دورات |
| الصمود الكهربائي |
١٠٠٠٠ دورات |
| الوصلات - أطراف التوصيل |
طرف توصيل فردي(علوي أو سفلي)١…٣٥ mm² صلب |
| |
طرف توصيل فردي(علوي أو سفلي)١…٢٥ mm² مرن |
| طول تعرية السلك |
١٤ mm for علوي أو سفلي connection |
| عزم الربط |
٣٫٥ N.m علوي أو سفلي |
| حماية من تسرب الأرضي |
كتلة منفصلة |
| البيئة |
|
| درجة الحماية IP |
IP20 conforming to IEC 60529 |
| |
IP20 conforming to EN 60529 |
| درجة التلوث |
3يتوافق معEN 60947-2 |
| |
3يتوافق معIEC 60947-2 |
| فئة الجهد الزائد |
IV |
| الحماية ضد الظروف المحيطة |
2يتوافق معIEC 60068-1 |
| الرطوبة النسبية |
٩٥ %عند٥٥ درجة مئوية |
| ارتفاع التشغيل |
0...2000 قدم |
| درجة حرارة الهواء المحيط للتشغيل |
٣٥…٧٠ درجة مئوية |
| درجة حرارة الهواء المحيط المناسبة للتخزين |
٤٠…٨٥ درجة مئوية |
