الوصف
| البند | المواصفة |
|---|---|

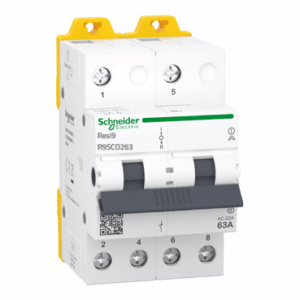

| نوع المنتج | مفتاح قلاب |
| تطبيق الجهاز | تبديل مصدر التغذية الكهربائية |
| وصف الأقطاب | 2 قطب (2P) |
| نوع وتكوين نقاط التلامس | 2 تبديل (2 C/O) |
| التيار التشغيلي المقنن [Ie] | 63 أمبير |
| الجهد التشغيلي المقنن [Ue] | 400/415 فولت |
| نوع الشبكة | تيار متردد (AC) |
| تردد الشبكة | 50/60 هرتز |
| فئة الاستخدام | AC-23A و AC-22A |
| الجهد المقنن للعزل [Ui] | 690 فولت |
| الجهد المقنن لتحمل النبضات [Uimp] | 6 كيلوفولت |
| القدرة القصوى المقننة لتيار القصر اللحظي [Icm] | 1.26 ك.أ (kA) |
| التيار المقنن لتحمل القصر لمدة قصيرة [Icw] | 1.26 ك.أ لمدة 1 ثانية عند 400/415 فولت |
| القدرة التشغيلية المقننة (واط) | 7.8 كيلووات عند 240 فولت (AC-23A)7.5 كيلووات عند 230 فولت (AC-23A)12 كيلووات عند 240 فولت (AC-22A)11.6 كيلووات عند 230 فولت (AC-22A) |
| نوع التحكم | ذراع بثلاث وضعيات (Toggle 3 positions) |
| طريقة التثبيت | على قضيب DIN مقاس 35 مم |
| وضعية التركيب | رأسي – أو أي وضعية أخرى |
| خيارات القفل | إمكانية القفل بقفل تعليق (Padlock) في وضع التشغيل |
| نقاط التوصيل (الأطراف) | أطراف لولبية (علوي وسفلي) للكابلات المرنة 1 إلى 16 مم²أطراف لولبية (علوي وسفلي) للكابلات المرنة مع طرف فيريل 1 إلى 16 مم²أطراف لولبية (علوي وسفلي) للكابلات الصلبة 1 إلى 25 مم² |
| طول تجريد السلك | 12 مم للتوصيل العلوي والسفلي |
| عزم الربط | 4 نيوتن.متر (علوي وسفلي) |
| ملائم للفصل الكهربائي | نعم |
| مؤشر وضع التلامس | نعم |
| التحمل الكهربائي | 7000 دورة تشغيل |
| التحمل الميكانيكي | 10000 دورة تشغيل |
| عدد وحدات التثبيت (9 مم) | 6 وحدات |
| الأبعاد (ارتفاع × عرض × عمق) | 85 × 52.5 × 44 مم |
| الوزن الصافي | 230 جم |
