الوصف
|
نوع المنتج |

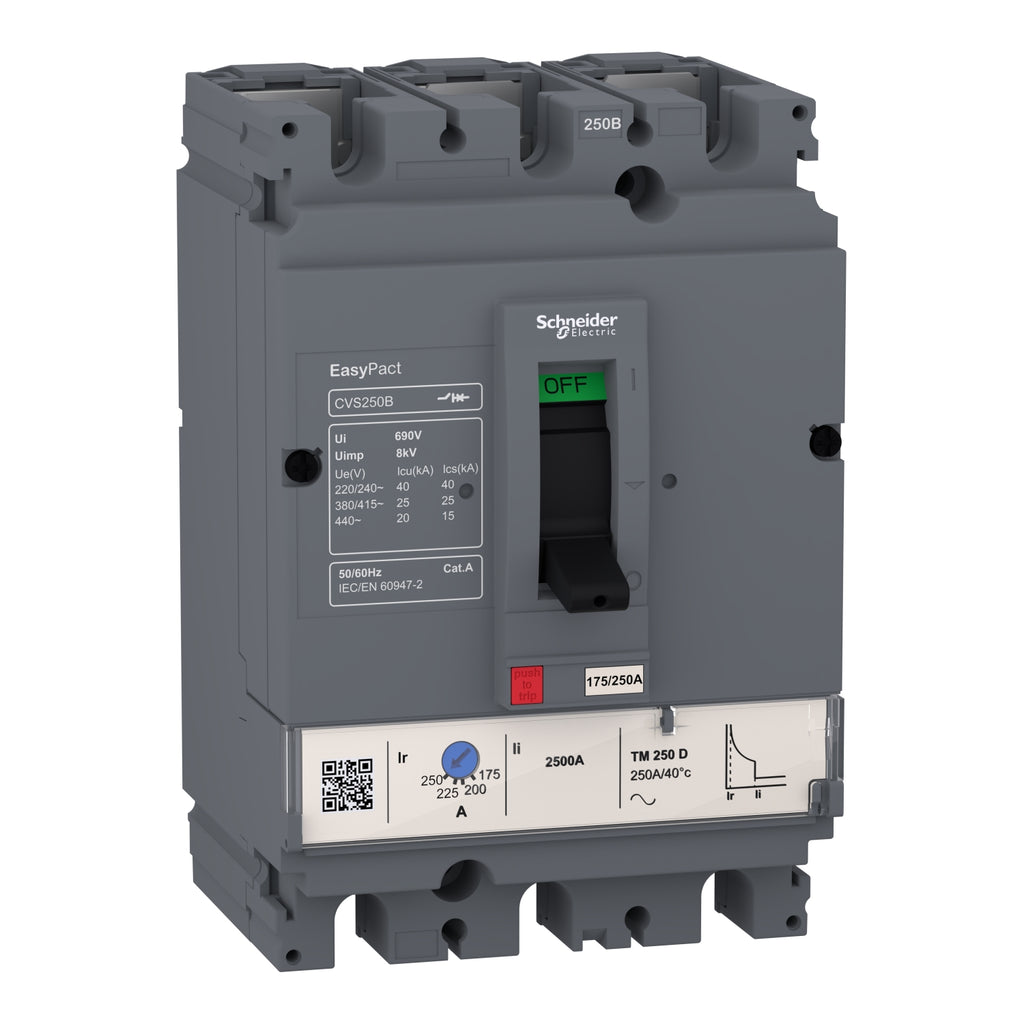

قاطع دائرة |
|
تطبيق الجهاز |
التوزيع الكهربائي |
|
وصف الأقطاب |
3 أقطاب (3P) |
|
الأقطاب المحمية |
3D |
|
الحماية من تسرب التيار الأرضي (وحدة Vigi إضافية) |
بدون |
|
التيار المقنن [In] |
32 أمبير عند 40 درجة مئوية |
|
نوع الشبكة |
تيار متردد (AC) |
|
فئة الاستخدام |
الفئة A |
|
قدرة القطع [Icu] |
40 ك.أ عند 220/240 فولت تيار متردد 50/60 هرتز طبقًا للمواصفة IEC 60947-2 |
|
25 ك.أ عند 380/415 فولت تيار متردد 50/60 هرتز طبقًا للمواصفة IEC 60947-2 |
|
|
20 ك.أ عند 440 فولت تيار متردد 50/60 هرتز طبقًا للمواصفة IEC 60947-2 |
|
|
اسم وحدة الفصل |
TM-D |
|
تكنولوجيا وحدة الفصل |
حرارية - مغناطيسية |
|
تصنيف وحدة الفصل |
32 أمبير عند 40 درجة مئوية |
|
نوع الحماية |
حماية من زيادة الحمل (حرارية) حماية من القصر الكهربائي (مغناطيسية) |
|
الجهد المقنن لتحمل النبضة [Uimp] |
8 ك.ف طبقًا للمواصفة EN/IEC 60947-2 |
|
تردد الشبكة |
50/60 هرتز |
|
رمز قدرة القطع |
B |
|
قدرة القطع أثناء الخدمة [Ics] |
15 ك.أ عند 440 فولت تيار متردد 50/60 هرتز طبقًا للمواصفة IEC 60947-2 |
|
25 ك.أ عند 380/415 فولت تيار متردد 50/60 هرتز طبقًا للمواصفة IEC 60947-2 |
|
|
40 ك.أ عند 220/240 فولت تيار متردد 50/60 هرتز طبقًا للمواصفة IEC 60947-2 |
|
|
التحمل الميكانيكي |
30000 دورة تشغيل |
|
التحمل الكهربائي |
12000 دورة عند 415 فولت بالتيار المقنن، طبقًا للمواصفة IEC 60947-2 |
|
نوع التحكم |
ذراع تشغيل (Toggle) |
|
نطاق ضبط الحماية الحرارية |
من 22.4 إلى 32 أمبير |
|
نوع ضبط الالتقاط طويل المدى (Ir) |
قابل للضبط |
|
نطاق ضبط الالتقاط طويل المدى |
من 0.7 إلى 1 × التيار المقنن |
|
نوع تأخير الالتقاط طويل المدى |
ثابت |
|
نوع ضبط الالتقاط الفوري (Ii) |
ثابت |
|
نطاق ضبط الالتقاط الفوري |
400 أمبير |
|
مؤشر وضع التلامس |
نعم |
|
دعم التركيب |
على لوحة خلفية (Backplate) |
|
وضع التركيب |
ثابت |
|
اتصال الجهة العلوية |
من الأمام |
|
اتصال الجهة السفلية |
من الأمام |
|
نوع التوصيلات – الأطراف |
توصيل بالبراغي |
|
المسافة بين نقاط التوصيل |
35 مم |
|
كود التوافق |
CVS100 |
|
الأبعاد (عرض × عمق × ارتفاع) |
105 × 86 × 161 مم |
|
وزن المنتج |
1.5 كجم |
