الوصف
الرئيسي
-

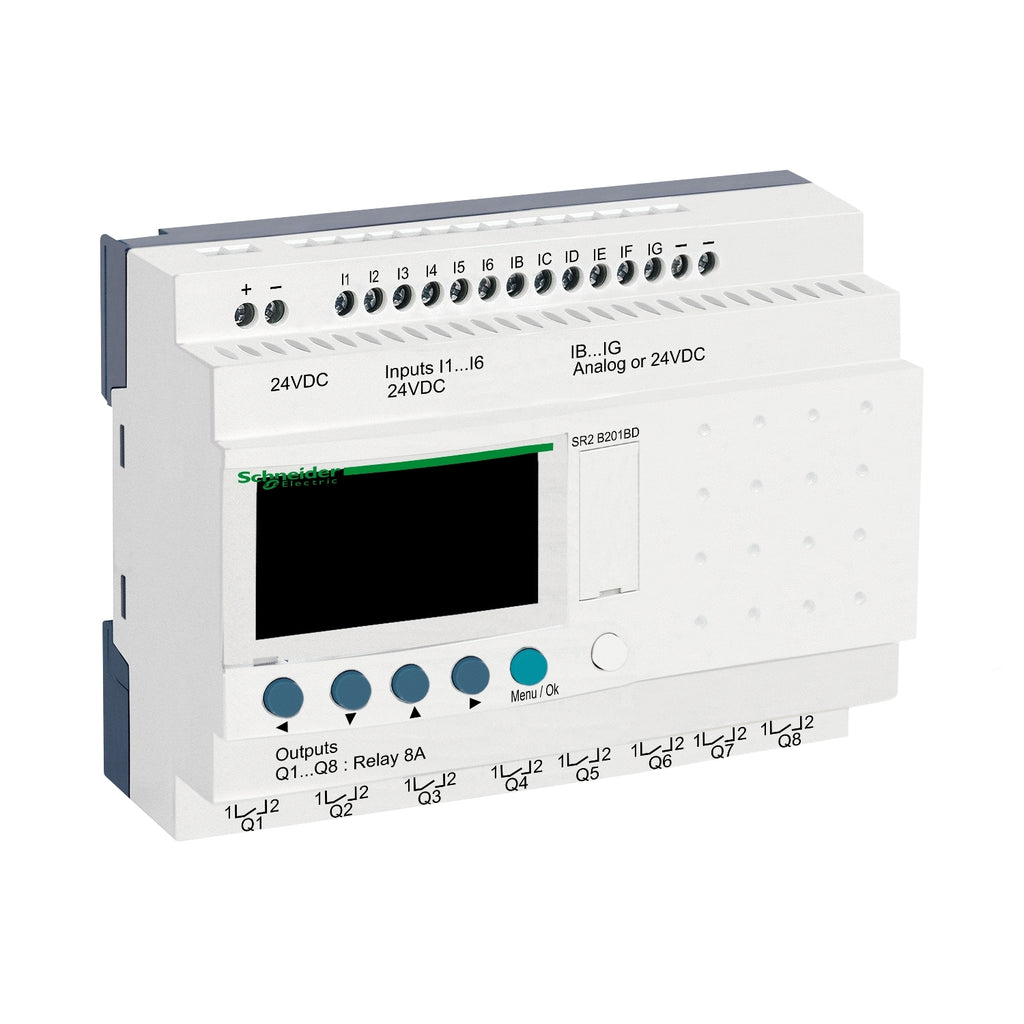

سلسلة المنتج: Zelio Logic
-
نوع المنتج أو المكون: ريليه ذكي مدمج (Compact Smart Relay)
الخصائص التكميلية
-
شاشة عرض محلية: نعم
-
عدد أسطر برنامج التحكم:
-
من 0 إلى 240 سطرًا باستخدام برمجة Ladder
-
من 0 إلى 500 سطر باستخدام برمجة FBD
-
-
زمن الدورة (Cycle Time): من 6 إلى 90 مللي ثانية
-
مدة الاحتفاظ بالبيانات: 10 سنوات عند 25°م
-
انحراف الساعة:
-
12 دقيقة/سنة عند 0 إلى 55°م
-
6 ثوانٍ/شهر عند 25°م
-
-
التحقق عند التشغيل: فحص ذاكرة البرنامج عند كل تشغيل
-
جهد التغذية المقنن (Us): 24 فولت تيار مستمر (DC)
-
نطاق جهد التغذية: 19.2 إلى 30 فولت
-
أقصى تيار تغذية: 100 مللي أمبير (بدون وحدات توسعة)
-
القدرة المفقودة: 6 وات (بدون وحدات توسعة)
-
الحماية ضد عكس القطبية: نعم
المداخل الرقمية
-
عدد المداخل الرقمية: 12 مدخلًا وفقًا للمواصفة IEC 61131-2 النوع 1
-
نوع المداخل: مقاومية (Resistive)
-
جهد المداخل الرقمية: 24 فولت تيار مستمر (DC)
-
تيار المداخل الرقمية: 4 مللي أمبير
-
تردد العد: 1 كيلوهرتز
-
الجهد المضمون للحالة (1):
-
≥ 15 فولت للمداخل I1 إلى IA وIH إلى IR
-
≥ 15 فولت للمداخل IB إلى IG عند استخدامها كمداخل رقمية
-
-
الجهد المضمون للحالة (0):
-
≤ 5 فولت للمداخل I1 إلى IA وIH إلى IR
-
≤ 5 فولت للمداخل IB إلى IG عند استخدامها كمداخل رقمية
-
-
التيار المضمون للحالة (1):
-
≥ 1.2 مللي أمبير للمداخل IB إلى IG
-
≥ 2.2 مللي أمبير للمداخل I1 إلى IA وIH إلى IR
-
-
التيار المضمون للحالة (0):
-
≤ 0.75 مللي أمبير لجميع المداخل
-
-
توافق المداخل: يدعم حساسات القرب PNP ثلاثية الأسلاك
المداخل التناظرية (Analog)
-
عدد المداخل التناظرية: 6
-
نوع المداخل: الوضع المشترك (Common Mode)
-
نطاق جهد الإدخال:
-
0 إلى 24 فولت
-
0 إلى 10 فولت
-
-
أنواع مجسات الحرارة المدعومة:
-
NTC 10k عند 25°م
-
NTC 1000k عند 25°م
-
KTY81-210 / 220 / 221 / 222 / 250
-
Pt500
-
-
أقصى جهد مسموح: 30 فولت
-
دقة الإدخال التناظري: 8 بت
-
قيمة أقل بت (LSB): 39 مللي فولت
-
زمن التحويل: يساوي زمن دورة الريليه الذكي
-
خطأ التحويل:
-
±5% عند 25°م
-
±6.2% عند 55°م
-
-
دقة التكرار: ±2% عند 55°م
-
أقصى مسافة تشغيل: 10 أمتار بين الوحدات باستخدام كابل محمي (الحساس غير معزول)
-
مقاومة المداخل:
-
12 كيلو أوم للمداخل IB إلى IG كمداخل تناظرية
-
12 كيلو أوم للمداخل IB إلى IG كمداخل رقمية
-
7.4 كيلو أوم للمداخل I1 إلى IA وIH إلى IR
-
المخارج
-
عدد المخارج: 8 مخارج ريليه
-
جهد المخارج:
-
24 إلى 250 فولت تيار متردد (AC)
-
5 إلى 30 فولت تيار مستمر (DC)
-
-
نوع نقاط التلامس: مفتوحة عادة (NO)
-
التيار الحراري للمخارج: 8 أمبير لجميع المخارج الثمانية
العمر الكهربائي
-
AC-12: 500,000 دورة عند 230 فولت، 1.5 أمبير
-
AC-15: 500,000 دورة عند 230 فولت، 0.9 أمبير
-
DC-12: 500,000 دورة عند 24 فولت، 1.5 أمبير
-
DC-13: 500,000 دورة عند 24 فولت، 0.6 أمبير
(وفقًا للمواصفة IEC 60947-5-1)
خصائص التشغيل
-
أقل تيار تبديل: 10 مللي أمبير عند 12 فولت
-
معدل التشغيل:
-
0.1 هرتز عند الحمل المقنن
-
10 هرتز بدون حمل
-
-
العمر الميكانيكي: 10,000,000 دورة
-
جهد تحمل نبضة الصواعق (Uimp): 4 كيلو فولت وفقًا للمواصفتين EN/IEC 60947-1 وEN/IEC 60664-1
-
الساعة: مدمجة
زمن الاستجابة
-
لمخارج الريليه:
-
10 مللي ثانية من الحالة 0 إلى 1
-
5 مللي ثانية من الحالة 1 إلى 0
-
التوصيلات
-
نوع الأطراف: أطراف توصيل بمسامير (Screw Terminals)
-
يدعم الكابلات:
-
0.2 إلى 2.5 مم² (شبه صلب)
-
0.2 إلى 2.5 مم² (صلب)
-
0.25 إلى 2.5 مم² (مرن مع طرف كبس)
-
2 × 0.2 إلى 1.5 مم² (صلب)
-
2 × 0.25 إلى 0.75 مم² (مرن مع طرف كبس)
-
-
عزم ربط المسامير: 0.5 نيوتن.متر
معلومات إضافية
-
فئة زيادة الجهد: الفئة III وفقًا للمواصفة IEC 60664-1
-
وزن المنتج: 0.38 كجم
