الوصف
المواصفات الرئيسية
-
سلسلة المنتج: Zelio Logic
-

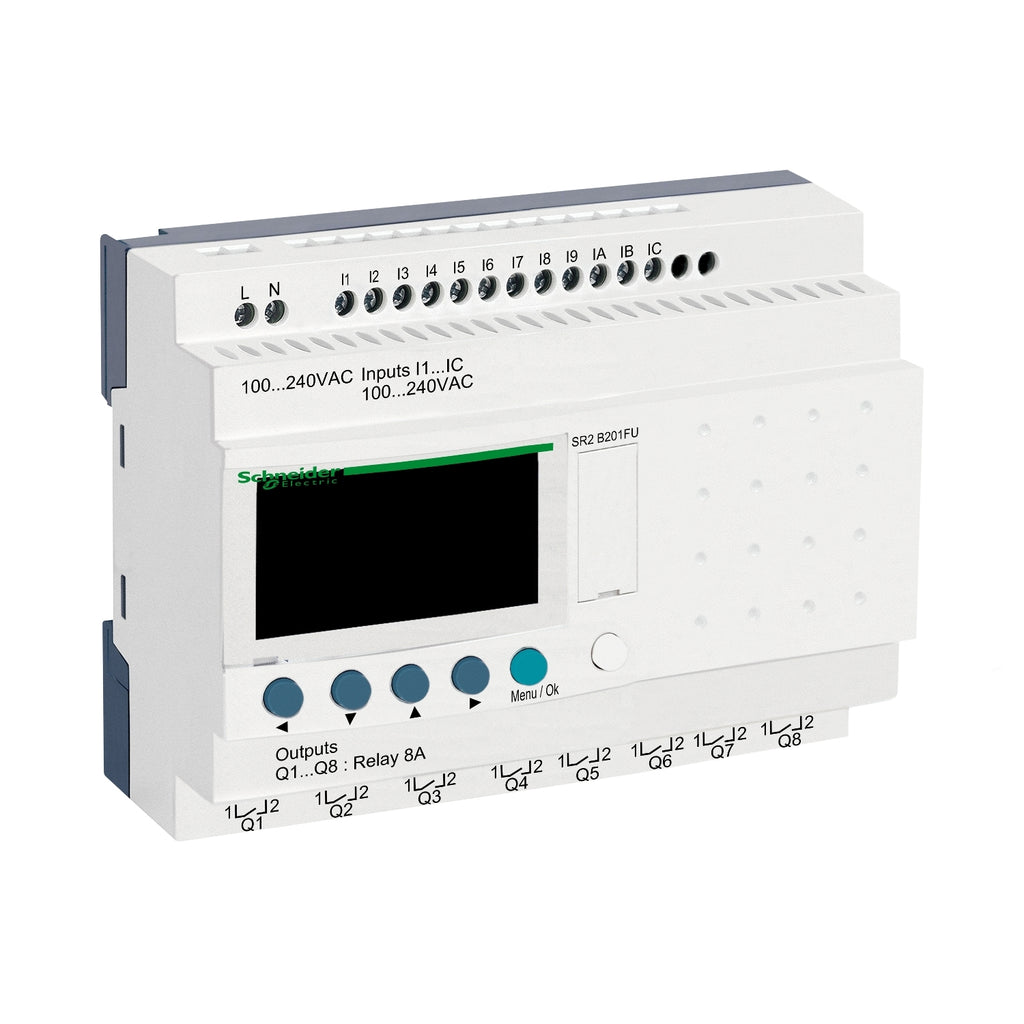

نوع المنتج أو المكون: ريليه ذكي مدمج (Compact Smart Relay)
المواصفات الإضافية
-
شاشة عرض محلية: متوفرة
-
عدد أسطر برنامج التحكم:
-
من 0 إلى 240 سطرًا باستخدام برمجة Ladder
-
من 0 إلى 500 سطر باستخدام برمجة FBD
-
-
زمن الدورة (Cycle Time): من 6 إلى 90 مللي ثانية
-
مدة الاحتفاظ بالبيانات (Backup Time): 10 سنوات عند درجة حرارة 25°م
-
انحراف الساعة:
-
12 دقيقة/سنة عند 0 إلى 55°م
-
6 ثوانٍ/شهر عند 25°م
-
-
الفحوصات: فحص ذاكرة البرنامج عند كل تشغيل للطاقة
التغذية الكهربائية
-
جهد التغذية المقنن (Us): 100 إلى 240 فولت تيار متردد (AC)
-
نطاق جهد التغذية: 85 إلى 264 فولت
-
تردد التغذية: 50/60 هرتز
-
أقصى تيار تغذية:
-
100 مللي أمبير عند 100 فولت (بدون وحدات توسعة)
-
50 مللي أمبير عند 240 فولت (بدون وحدات توسعة)
-
-
استهلاك القدرة: 11 فولت أمبير (VA) بدون وحدات توسعة
-
جهد العزل: 1780 فولت
-
نوع الحماية: حماية ضد عكس توصيل الأطراف (لا يتم تنفيذ أوامر التحكم عند عكس التوصيل)
المداخل
-
عدد المداخل الرقمية: 12
-
جهد المداخل الرقمية: 100 إلى 240 فولت تيار متردد (AC)
-
تيار المداخل الرقمية: 0.6 مللي أمبير
-
تردد المداخل الرقمية:
-
57 إلى 63 هرتز
-
47 إلى 53 هرتز
-
-
الحد الأدنى لجهد الحالة (1): ≥ 79 فولت
-
الحد الأقصى لجهد الحالة (0): ≤ 40 فولت
-
الحد الأدنى لتيار الحالة (1): ≥ 0.17 مللي أمبير
-
الحد الأقصى لتيار الحالة (0): ≤ 0.5 مللي أمبير
-
عدد المداخل التناظرية: 0
-
مقاومة دخل المداخل الرقمية: 350 كيلو أوم
المخارج
-
عدد المخارج: 8 مخارج ريليه
-
نطاق جهد المخارج:
-
5 إلى 30 فولت تيار مستمر (DC)
-
24 إلى 250 فولت تيار متردد (AC)
-
-
نوع نقاط التلامس: مفتوحة عادة (NO)
-
التيار الحراري للمخارج: 8 أمبير لجميع المخارج الثمانية
العمر الكهربائي
-
AC-12: 500,000 دورة عند 230 فولت، 1.5 أمبير وفقًا للمعيار IEC 60947-5-1
-
AC-15: 500,000 دورة عند 230 فولت، 0.9 أمبير وفقًا للمعيار IEC 60947-5-1
-
DC-12: 500,000 دورة عند 24 فولت، 1.5 أمبير وفقًا للمعيار IEC 60947-5-1
-
DC-13: 500,000 دورة عند 24 فولت، 0.6 أمبير وفقًا للمعيار IEC 60947-5-1
خصائص التشغيل
-
أقل تيار للتبديل: ≥ 10 مللي أمبير عند 12 فولت
-
معدل التشغيل:
-
0.1 هرتز عند الحمل المقنن (Ie)
-
10 هرتز بدون حمل
-
-
العمر الميكانيكي: 10,000,000 دورة
الحماية
-
جهد تحمل نبضات الصواعق (Uimp): 4 كيلو فولت وفقًا للمعيارين EN/IEC 60947-1 و EN/IEC 60664-1
-
الساعة الداخلية: متوفرة
زمن الاستجابة
للمداخل الرقمية:
-
50 مللي ثانية (من الحالة 0 إلى 1) باستخدام برمجة Ladder
-
50 مللي ثانية (من الحالة 1 إلى 0) باستخدام برمجة Ladder
-
من 50 إلى 255 مللي ثانية (من الحالة 0 إلى 1) باستخدام برمجة FBD
-
من 50 إلى 255 مللي ثانية (من الحالة 1 إلى 0) باستخدام برمجة FBD
لمخارج الريليه:
-
10 مللي ثانية (من الحالة 0 إلى 1)
-
5 مللي ثانية (من الحالة 1 إلى 0)
التوصيلات
-
أطراف توصيل بمسامير:
-
0.2 إلى 2.5 مم² (سلك شبه صلب)
-
0.2 إلى 2.5 مم² (سلك صلب)
-
0.25 إلى 2.5 مم² (سلك مرن مع طرف كبس)
-
2 × (0.2 إلى 1.5 مم²) للأسلاك الصلبة
-
2 × (0.25 إلى 0.75 مم²) للأسلاك المرنة مع طرف كبس
-
-
عزم ربط المسامير: 0.5 نيوتن.متر
-
فئة زيادة الجهد: الفئة III وفقًا للمعيار IEC 60664-1
الوزن
-
وزن المنتج: 0.38 كجم
