| أساسي |
| مجموعة منتجات |

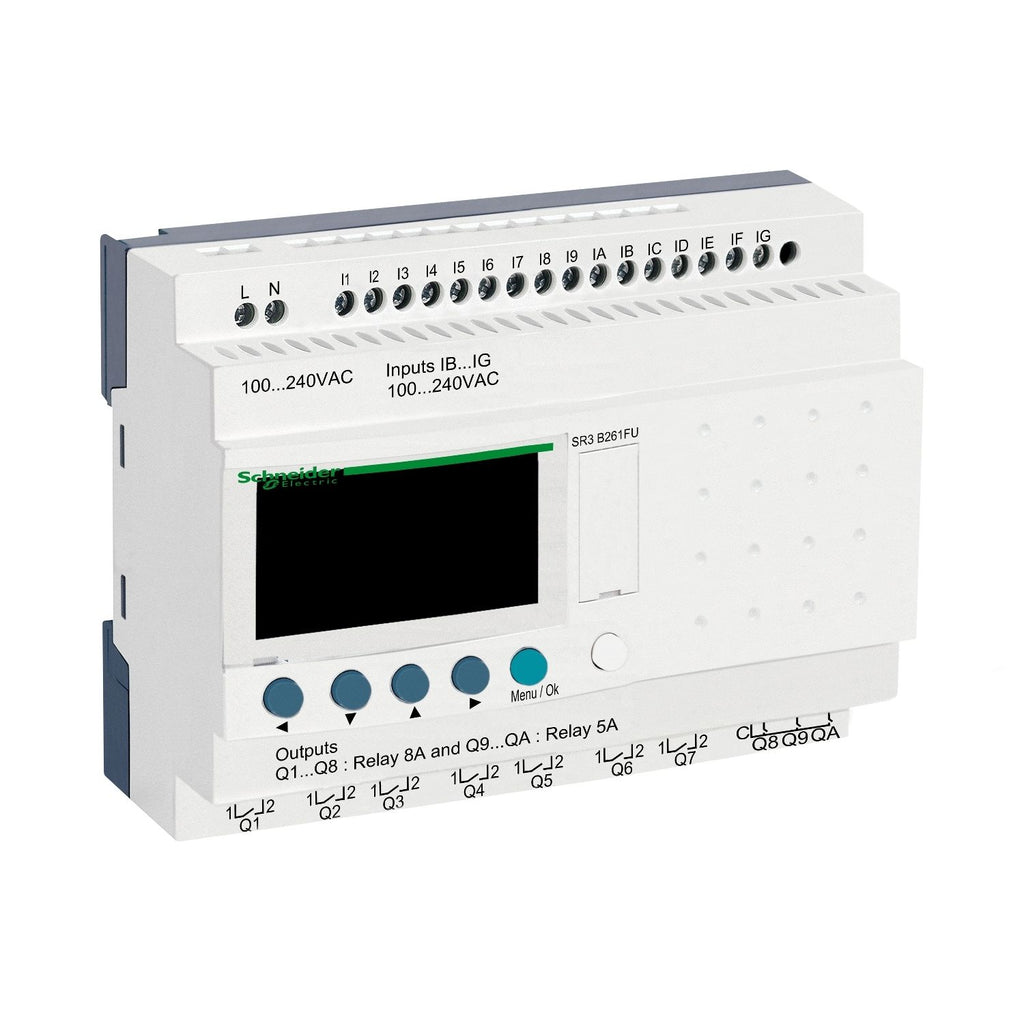

Zelio Logic |
| نوع المنتج أو المكونات |
مرحل ذكي عياري |
| تكميلي |
| العرض المحلي |
مزود بـ |
| عدد أو خطوط مخطط التحكم |
٠…٥٠٠بـFBDبرمجة |
| ٠…٢٤٠بـسلمبرمجة |
| زمن الدورة |
٦…٩٠ ms |
| وقت التشغيل الاحتياطي |
أكثر من 10 عامًاعند٢٥ درجة مئوية |
| انحراف الساعة |
12 دقيقة/سنةعند٠…٥٥ درجة مئوية |
| 10 ثوان/شهرعند٢٥ درجة مئوية |
| الفحوصات |
ذاكرة البرنامج على كل طاقة متصاعدة |
| [Us] جهد الإمداد المقنن |
100...240 فولت |
| حدود جهد مصدر الطاقة |
٨٥…٢٦٤ V |
| تردد مصدر الطاقة |
50/60 هرتز |
| الحد الأقصى لتيار الإمداد |
١٠٠ mAعند100 فولت(بدون تمديد) |
| ٥٠ mAعند240 فولت(بدون تمديد) |
| ٦٠ mAعند240 فولت(مع تمديدات) |
| ٨٠ mAعند100 فولت(مع تمديدات) |
| استهلاك الطاقة بالفولت أمبير |
١٢ VA بدون تمديد |
| ١٧ VA مع تمديدات |
| عزل الجهد |
١٧٨٠ V |
| نوع الحماية |
ضد انعكاس الأطراف (لم يتم تنفيذ تعليمات التحكم) |
| رقم المدخل المنفصل |
١٦ |
| مدخل الجهد المنفصل |
100...240 فولت تيار متردد |
| مدخل تيار منفصل |
٠٫٦ mA |
| مدخل تردد منفصل |
47...53 هرتز |
| 57...63 هرتز |
| حالة الجهد 1 آمن |
>= 79 فولتمن أجلمدخل منفصل |
| حالة الجهد 0 آمن |
<= 40 فولتمن أجلمدخل منفصل |
| حالة التيار 1 آمن |
>= 0.17 مللي أمبير(مدخل منفصل) |
| حالة التيار 0 آمن |
<= 0.5 مللي أمبير(مدخل منفصل) |
| معاوقة الإدخال |
350 كيلو أوممن أجلمدخل منفصل |
| عدد المخارج |
١٠ ريلاي |
| حدود جهد الإخراج |
5...30 فولت تيار مباشر(خرج المرحل) |
| 24...250 فولت تيار متردد |
| نوع الملامسات وتركيبها |
لامن أجلخرج المرحل |
| التيار الحراري للإخراج |
5 أمبير لمخرجينمن أجلخرج المرحل |
| 8 أمبير لـ 8 مخارجمن أجلخرج المرحل |
| الصمود الكهربائي |
AC-12:٥٠٠٠٠٠ دوراتعند230 فولت،١٫٥ Aمن أجلخرج المرحليتوافق معEN/IEC 60947-5-1 |
| AC-15:٥٠٠٠٠٠ دوراتعند230 فولت،٠٫٩ Aمن أجلخرج المرحليتوافق معEN/IEC 60947-5-1 |
| DC-12:٥٠٠٠٠٠ دوراتعند24 فولت،١٫٥ Aمن أجلخرج المرحليتوافق معEN/IEC 60947-5-1 |
| DC-13:٥٠٠٠٠٠ دوراتعند24 فولت،٠٫٦ Aمن أجلخرج المرحليتوافق معEN/IEC 60947-5-1 |
| سعة التبديل بالمللي أمبير |
>= 10 مللي أمبيرعند12 فولت(خرج المرحل) |
| معدل التشغيل بالهرتز |
٠٫١ Hz(عند التيار التشغيلي المقنن)من أجلخرج المرحل |
| ١٠ Hz(بدون حمل)من أجلخرج المرحل |
| التحمل الميكانيكي |
١٠٠٠٠٠٠٠ دوراتمن أجلخرج المرحل |
| [Uimp] جهد تحمل النبض المقدر |
٤ kV conforming to EN/IEC 60947-1 وEN/IEC 60664-1 |
| clock |
مزود بـ |
| وقت الاستجابة |
50 مللي ثانيةبـسلمبرمجة(من الحالة 0 إلى الحالة 1)من أجلمدخل منفصل |
| 50 مللي ثانيةبـسلمبرمجة(من الحالة 1 إلى الحالة 0)من أجلمدخل منفصل |
| 50...255 مللي ثانيةبـFBDبرمجة(من الحالة 0 إلى الحالة 1)من أجلمدخل منفصل |
| 50...255 مللي ثانيةبـFBDبرمجة(من الحالة 1 إلى الحالة 0)من أجلمدخل منفصل |
| 10 مللي ثانية(من الحالة 0 إلى الحالة 1)من أجلخرج المرحل |
| 5 مللي ثانية(من الحالة 1 إلى الحالة 0)من أجلخرج المرحل |
| الوصلات - أطراف التوصيل |
أطراف توصيل برغية،1 × 0.2 ... 1 × 2.5 مم²(معيار السلك الأمريكي 25...معيار السلك الأمريكي 14)شبه صلب |
| أطراف توصيل برغية،1 × 0.2 ... 1 × 2.5 مم²(معيار السلك الأمريكي 25...معيار السلك الأمريكي 14)صلب |
| أطراف توصيل برغية،1 × 0.25 ... 1 × 2.5 مم²(معيار السلك الأمريكي 24...معيار السلك الأمريكي 14)مرن بطرف الكابل |
| أطراف توصيل برغية،2 × 0.2 ... 2 × 1.5 مم²(معيار السلك الأمريكي 24...معيار السلك الأمريكي 16)صلب |
| أطراف توصيل برغية،2 × 0.25 ... 2 × 0.75 مم²(معيار السلك الأمريكي 24...معيار السلك الأمريكي 18)مرن بطرف الكابل |
| عزم الربط |
٠٫٥ N.m |
| فئة الجهد الزائد |
IIIيتوافق معEN/IEC 60664-1 |
| صافي الوزن |
٠٫٤ كجم |
| البيئة |
| مناعة ضد الانقطاعات الصغيرة |
١٠ ms |
| product certifications |
GOST |
| GL |
| CSA |
| UL |
| C-Tick |
| المعايير |
EN/IEC 61000-4-12 |
| EN/IEC 60068-2-27 Ea |
| EN/IEC 60068-2-6 Fc |
| EN/IEC 61000-4-6 المستوى 3 |
| EN/IEC 61000-4-5 |
| EN/IEC 61000-4-11 |
| EN/IEC 61000-4-3 |
| EN/IEC 61000-4-2 المستوى 3 |
| EN/IEC 61000-4-4 المستوى 3 |
| درجة الحماية IP |
IP20(كتلة طرفية)يتوافق معIEC 60529 |
| IP40(اللوحة الأمامية)يتوافق معIEC 60529 |
| السمة البيئية |
توجيه EMCيتوافق معEN/IEC 61000-6-2 |
| توجيه EMCيتوافق معEN/IEC 61000-6-3 |
| توجيه EMCيتوافق معEN/IEC 61000-6-4 |
| توجيه EMCيتوافق معEN/IEC 61131-2 المنطقة B |
| توجيه منخفض الجهديتوافق معEN/IEC 61131-2 |
| الاضطراب بسبب الموجات الكهرومغناطيسية/الكابلات |
الفئة Bيتوافق معEN 55022-11 المجموعة 1 |
| درجة التلوث |
2يتوافق معEN/IEC 61131-2 |
| درجة حرارة الهواء المحيط للتشغيل |
٢٠…٤٠ درجة مئوية في لوحة بدون تهويةيتوافق معIEC 60068-2-1 وIEC 60068-2-2 |
| ٢٠…٥٥ درجة مئويةيتوافق معIEC 60068-2-1 وIEC 60068-2-2 |
| درجة حرارة الهواء المحيط المناسبة للتخزين |
٤٠…٧٠ درجة مئوية |
| ارتفاع التشغيل |
2000 م |
| أقصى ارتفاع للنقل |
٣٠٤٨ متر |
