الوصف
| تطبيق الجهاز | التوزيع الكهربائي |

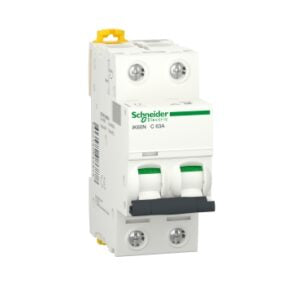

| نوع المنتج | مفتاح / قاطع ثنائى |
| وصف الأقطاب | 2 قطب (2P) |
| عدد الأقطاب المحمية | 2 |
| التيار المقنن [In] | 63 أمبير عند درجة حرارة 30°C |
| نوع الشبكة | تيار متردد (AC) |
| تكنولوجيا وحدة الفصل | حرارية – مغناطيسية (Thermal-Magnetic) |
| كود منحنى الفصل | C |
| قدرة القطع [Icn] | 6000 أمبير عند 230 فولت تيار متردد 50/60 هرتز طبقاً للمواصفة EN/IEC 60898-1 |
| الملاءمة للفصل الكهربائي | نعم، طبقاً للمواصفة EN/IEC 60898-1 |
| المواصفات القياسية | EN/IEC 60898-1 |
| تردد الشبكة | 50/60 هرتز |
| حد الفصل المغناطيسي | من 5 إلى 10 × التيار المقنن (In) |
| قدرة القطع التشغيلية المقننة [Ics] | 6000 أمبير بنسبة 100% طبقاً لـ EN/IEC 60898-1 عند 230 فولت تيار متردد 50/60 هرتز |
| فئة التحديد (Limitation class) | الفئة 3 طبقاً للمواصفة EN/IEC 60898-1 |
| الجهد المقنن للعزل [Ui] | 440 فولت تيار متردد 50/60 هرتز طبقاً للمواصفة EN/IEC 60898-1 |
| الجهد المقنن لتحمل النبضات [Uimp] | 4 كيلوفولت طبقاً للمواصفة EN/IEC 60898-1 |
| مؤشر وضع التلامس | لا يوجد |
| نوع التحكم | ذراع تشغيل (Toggle) |
| الإشارة المحلية | مؤشر تشغيل/إيقاف (ON/OFF) |
| طريقة التركيب | بالتثبيت عن طريق المشبك (Clip-on) |
| دعم التركيب | على قضيب DIN |
| عدد وحدات التثبيت (9 مم) | 4 وحدات |
| الأبعاد (ارتفاع × عرض × عمق) | 85 × 36 × 78.5 مم |
| الوزن الصافي | 200 جم |
| اللون | أبيض |
| التحمل الميكانيكي | 20000 دورة تشغيل |
| التحمل الكهربائي | 10000 دورة تشغيل |
| خيارات القفل | إمكانية القفل بقفل تعليق (Padlocking device) |
| نقاط التوصيل (الأطراف) | طرف نفقى (Tunnel type) علوي أو سفلي1 إلى 35 مم² للكابلات الصلبة1 إلى 25 مم² للكابلات المرنة |
| طول تجريد السلك | 14 مم للتوصيل العلوي أو السفلي |
| عزم الربط | 3.5 نيوتن.متر علوي أو سفلي |
| حماية ضد تسرب التيار الأرضي | بدون |
