الوصف
|

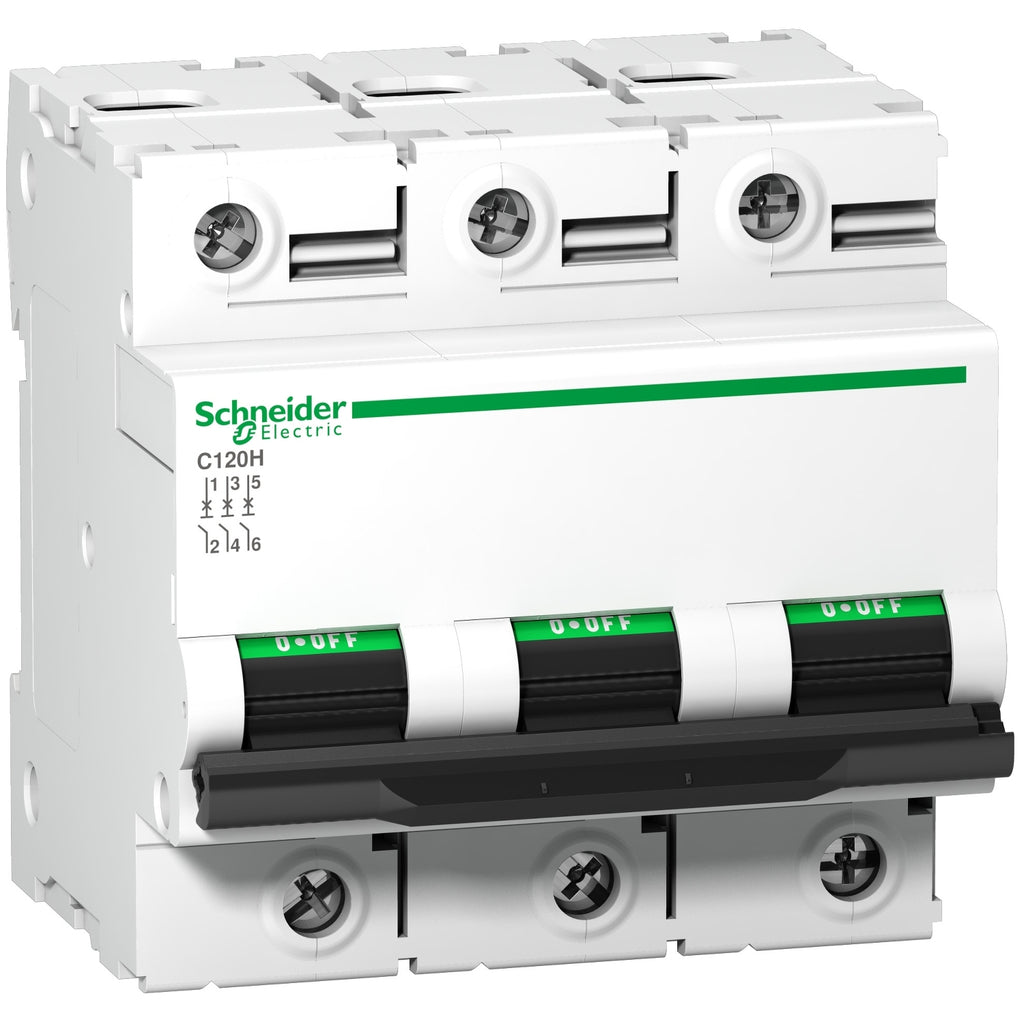

نوع المنتج |
قاطع او مفتاح كهرباء |
|
تطبيق الجهاز |
التوزيع الكهربائي |
|
وصف الأقطاب |
3 أقطاب (3P) |
|
عدد الأقطاب المحمية |
3 |
|
التيار المقنن [In] |
125 أمبير عند 30 درجة مئوية |
|
نوع الشبكة |
تيار متردد (AC) |
|
تكنولوجيا وحدة الفصل |
حرارية - مغناطيسية |
|
كود المنحنى |
C |
|
قدرة القطع |
15000 أمبير (Icn) عند 230…400 فولت تيار متردد 50/60 هرتز طبقاً للمواصفة EN/IEC 60898-1 |
|
10 ك.أ (Icu) عند 440 فولت تيار متردد 50/60 هرتز طبقاً للمواصفة EN/IEC 60947-2 |
|
|
15 ك.أ (Icu) عند 380…415 فولت تيار متردد 50/60 هرتز طبقاً للمواصفة EN/IEC 60947-2 |
|
|
30 ك.أ (Icu) عند 220…240 فولت تيار متردد 50/60 هرتز طبقاً للمواصفة EN/IEC 60947-2 |
|
|
15 ك.أ (Icu) عند ≤ 375 فولت تيار مستمر (DC) طبقاً للمواصفة EN/IEC 60947-2 |
|
|
ملاءمة للفصل الكهربائي |
نعم، طبقاً للمواصفة IEC 60947-2 |
|
تردد الشبكة |
50/60 هرتز |
|
الجهد التشغيلي المقنن [Ue] |
≤ 375 فولت تيار مستمر (DC) |
|
380…415 فولت تيار متردد 50/60 هرتز |
|
|
220…240 فولت تيار متردد 50/60 هرتز |
|
|
440 فولت تيار متردد 50/60 هرتز |
|
|
230…400 فولت تيار متردد 50/60 هرتز |
|
|
حد الفصل المغناطيسي |
من 5 إلى 10 × التيار المقنن (In) |
|
قدرة القطع أثناء الخدمة [Ics] |
7500 أمبير (50%) طبقاً لـ EN/IEC 60898-1 عند 230…400 فولت تيار متردد 50/60 هرتز |
|
5 ك.أ (50%) طبقاً لـ EN/IEC 60947-2 عند 440 فولت تيار متردد 50/60 هرتز |
|
|
15 ك.أ (50%) طبقاً لـ EN/IEC 60947-2 عند 220…240 فولت تيار متردد 50/60 هرتز |
|
|
7.5 ك.أ (50%) طبقاً لـ EN/IEC 60947-2 عند 380…415 فولت تيار متردد 50/60 هرتز |
|
|
15 ك.أ (100%) طبقاً لـ EN/IEC 60947-2 عند ≤ 375 فولت تيار مستمر |
|
|
فئة التحديد (Limitation class) |
الفئة 3 طبقاً للمواصفة EN/IEC 60947-2 |
|
الجهد العازل المقنن [Ui] |
500 فولت تيار متردد 50/60 هرتز طبقاً للمواصفة EN/IEC 60947-2 |
|
الجهد المقنن لتحمل النبضة [Uimp] |
6 ك.ف طبقاً للمواصفة EN/IEC 60947-2 |
|
مؤشر وضع التلامس |
نعم |
|
نوع التحكم |
ذراع تشغيل (Toggle) |
|
الإشارة المحلية |
مؤشر تشغيل / إيقاف (ON / OFF) |
|
طريقة التركيب |
تركيب بالكلبسات (Clip-on) |
|
دعم التركيب |
على سكة DIN مقاس 35 مم متماثلة |
|
التوافق مع قضيب التوصيل (busbar) وبلوك التوزيع |
غير متوافق |
|
عدد وحدات 9 مم |
9 وحدات |
|
الأبعاد (ارتفاع × عرض × عمق) |
81 × 81 × 73 مم |
|
الوزن الصافي |
0.615 كجم |
|
اللون |
أبيض |
|
التحمل الميكانيكي |
20000 دورة تشغيل |
|
التحمل الكهربائي |
5000 دورة طبقاً للمواصفة IEC 60947-2 |
|
خيارات القفل |
يمكن غلق المقبض بسلك قطره 0.7 مم في وضع التشغيل أو الإيقاف |
|
التوصيلات – أطراف التوصيل |
أطراف من نوع نفق (Tunnel) بمقاس 1 إلى 50 مم² للأسلاك الصلبة |
|
أطراف من نوع نفق بمقاس 1.5 إلى 35 مم² للأسلاك المرنة |
|
|
طول تجريد السلك |
15 مم |
|
عزم الشد |
3.5 نيوتن.متر |
|
الحماية من تسرب التيار الأرضي |
وحدة منفصلة (بلوك منفصل) |
