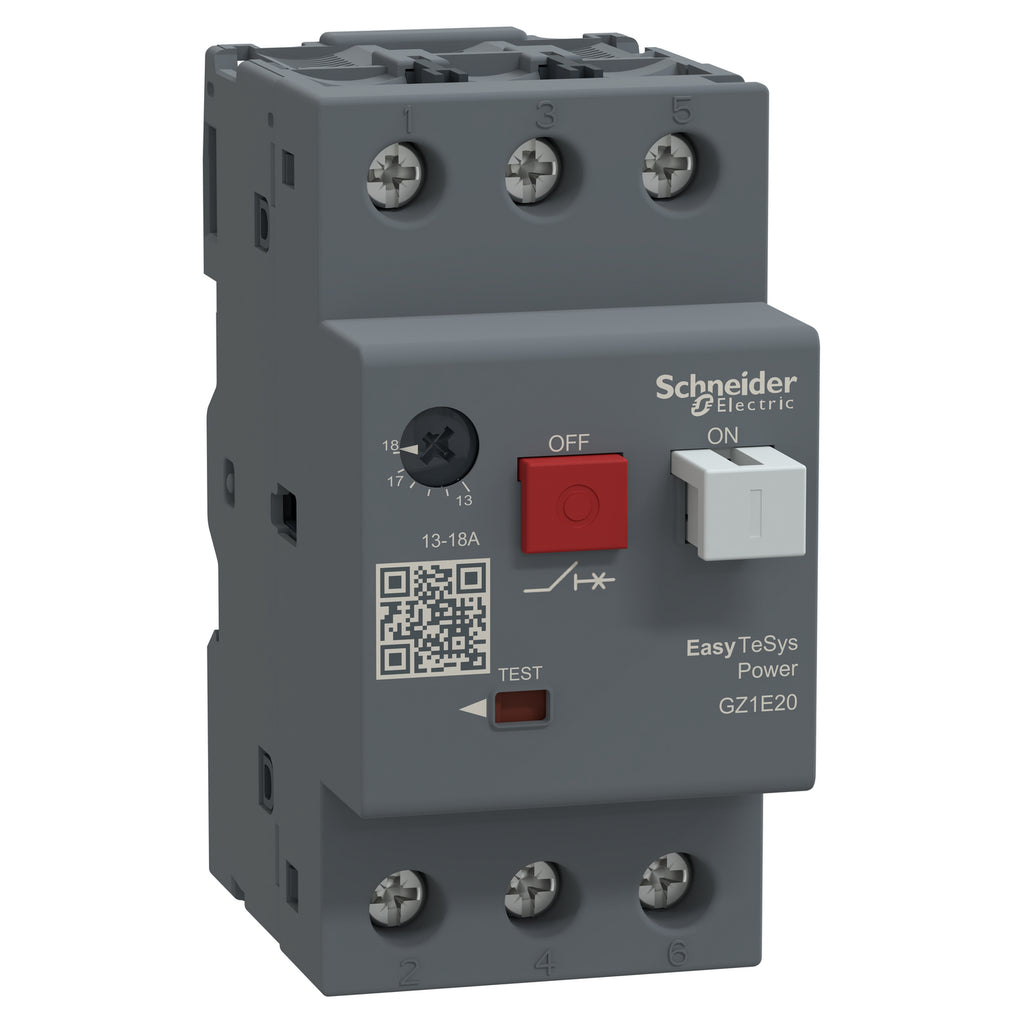

الوصف
| نوع المنتج | قاطع دائرة |
| تطبيق الجهاز | محرك |
| تقنية وحدة الفصل | حراري – مغناطيسي |
| صالح للعزل | نعم طبقًا لـ IEC 60947-1 الملحق 7.1.6 |
| اللون | رمادي (RAL 7011) |
| وصف الأقطاب | 3 قطب (3P) |
| نوع الشبكة | تيار متردد (AC) |
| فئة الاستخدام | AC-3 |
| تردد الشبكة | 50/60 هرتز طبقًا لـ IEC 60947-2 |
| طريقة التثبيت | بواسطة كلبسات أو بواسطة مسامير |
| دعم التثبيت | سكة |
| وضعية التثبيت | أي وضع |
| قدرة المحرك | 4 ك.و عند 230 فولت AC 50/60 هرتز7.5 ك.و عند 400 فولت AC 50/60 هرتز9 ك.و عند 440 فولت AC 50/60 هرتز10 ك.و عند 500 فولت AC 50/60 هرتز15 ك.و عند 690 فولت AC 50/60 هرتز |
| قدرة القطع (Icu) | ≥ 100 ك.أ عند 230/240 فولت AC 50/60 هرتز طبقًا لـ IEC 60947-210 ك.أ عند 400/415 فولت AC 50/60 هرتز6 ك.أ عند 440 فولت AC 50/60 هرتز5 ك.أ عند 500 فولت AC 50/60 هرتز2 ك.أ عند 690 فولت AC 50/60 هرتز |
| قدرة القطع في الخدمة (Ics) | 100 % عند 230/240 فولت AC 50/60 هرتز50 % عند 400/415 فولت AC 50/60 هرتز50 % عند 440 فولت AC 50/60 هرتز75 % عند 500 فولت AC 50/60 هرتز75 % عند 690 فولت AC 50/60 هرتز |
| نوع التحكم | زر ضغط |
| نطاق ضبط الحماية الحرارية | 13…18 أمبير |
| تيار الفصل المغناطيسي | 223 أمبير |
| الجهد التشغيلي المقنن [Ue] | 690 فولت AC 50/60 هرتز طبقًا لـ IEC 60947-2 |
| جهد العزل المقنن [Ui] | 690 فولت AC 50/60 هرتز طبقًا لـ IEC 60947-2 |
| جهد تحمل النبضة [Uimp] | 6 ك.ف طبقًا لـ IEC 60947-2 |
| فاقد القدرة | 2.5 واط (لكل قطب) |
| التحمل الميكانيكي | 100,000 دورة |
| التحمل الكهربائي | 100,000 دورة لنمط AC-3 |
| أقصى معدل تشغيل | 25 دورة/ساعة |
| التوصيلات – الأطراف | طرف ربط بالمسامير: 2 × (1…6 مم² سلك صلب)2 × (1.5…6 مم² سلك مرن بدون كابل طرفي)2 × (1…4 مم² سلك مرن مع كابل طرفي) |
| الأبعاد (ارتفاع × عرض × عمق) | 89 × 44.5 × 78 مم |
| الوزن الصافي | 0.26 كجم |
