الوصف
|
الموديل |

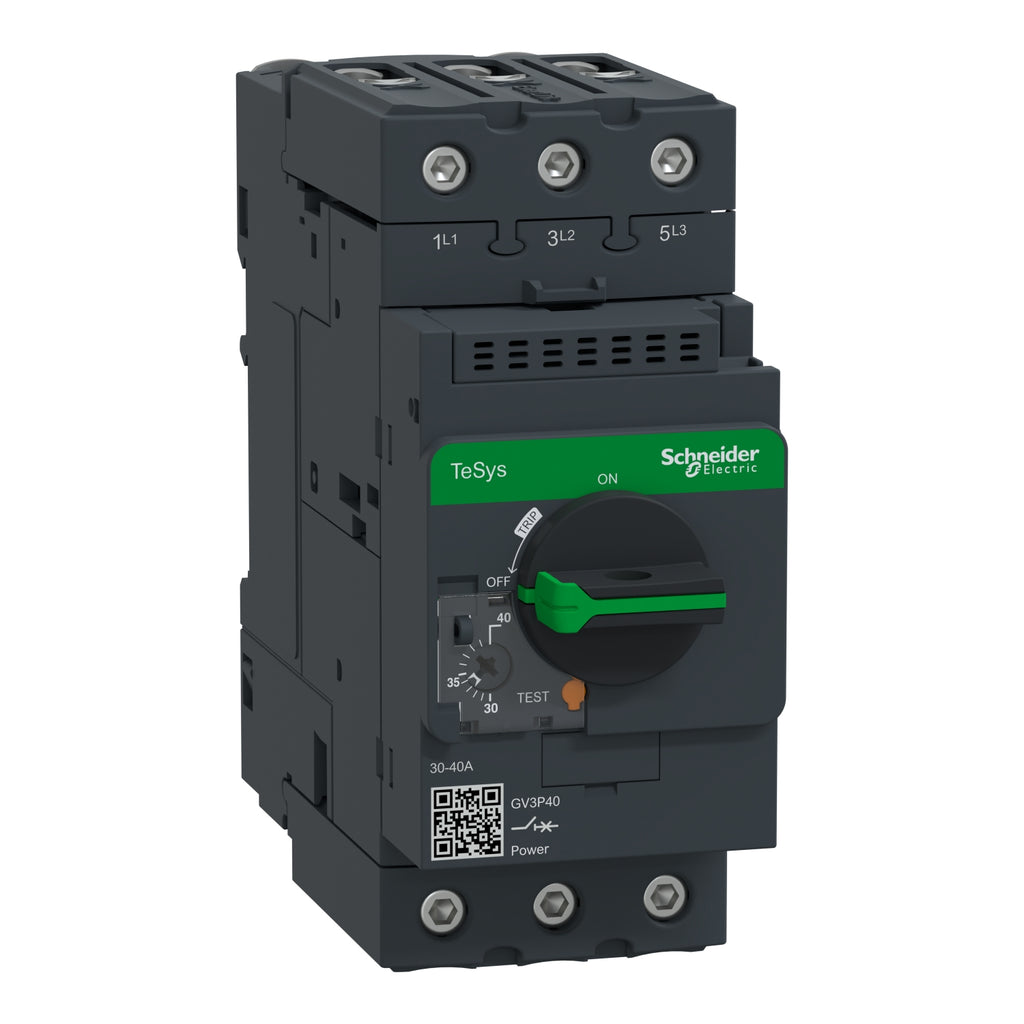

GV3P40 |

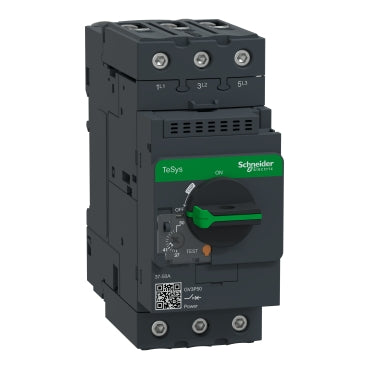

GV3P50 |
|
نوع المنتج |
قاطع دائرة للمحرك |
قاطع دائرة للمحرك |
|
تطبيق الجهاز |
حماية المحرك |
حماية المحرك |
|
تقنية وحدة الفصل |
حراري – مغناطيسي |
حراري – مغناطيسي |
|
وصف الأقطاب |
3 قطب (3P) |
3 قطب (3P) |
|
نوع الشبكة |
تيار متردد (AC) |
تيار متردد (AC) |
|
فئة الاستخدام |
AC-3 طبقًا لمعيار IEC 60947-4-1 |
AC-3 طبقًا لمعيار IEC 60947-4-1 |
|
تردد الشبكة |
50/60 هرتز طبقًا لمعيار IEC 60947-4-1 |
50/60 هرتز طبقًا لمعيار IEC 60947-4-1 |
|
طريقة التثبيت |
على سكة DIN متماثلة 35 مم (تثبيت بالكلبسات) أو على لوحة (تثبيت بمسامير 3 × M4) |
على سكة DIN متماثلة 35 مم (تثبيت بالكلبسات) أو على لوحة (تثبيت بمسامير 3 × M4) |
|
قدرة المحرك |
18.5 ك.و عند 400/415 فولت AC 50/60 هرتز22 ك.و عند 500 فولت AC 50/60 هرتز37 ك.و عند 690 فولت AC 50/60 هرتز |
22 ك.و عند 400/415 فولت AC 50/60 هرتز30 ك.و عند 500 فولت AC 50/60 هرتز45 ك.و عند 690 فولت AC 50/60 هرتز |
|
قدرة القطع (Icu) |
100 ك.أ عند 230/240 فولت AC 50/60 هرتز50 ك.أ عند 400/415 فولت AC 50/60 هرتز50 ك.أ عند 440 فولت AC 50/60 هرتز12 ك.أ عند 500 فولت AC 50/60 هرتز6 ك.أ عند 690 فولت AC 50/60 هرتز |
100 ك.أ عند 230/240 فولت AC 50/60 هرتز50 ك.أ عند 400/415 فولت AC 50/60 هرتز50 ك.أ عند 440 فولت AC 50/60 هرتز12 ك.أ عند 500 فولت AC 50/60 هرتز6 ك.أ عند 690 فولت AC 50/60 هرتز |
|
قدرة القطع في الخدمة (Ics) |
100% عند 230/240 فولت100% عند 400/415 فولت100% عند 440 فولت50% عند 500 فولت50% عند 690 فولت – جميعها AC 50/60 هرتز طبقًا لـ IEC 60947-2 |
100% عند 230/240 فولت100% عند 400/415 فولت100% عند 440 فولت50% عند 500 فولت50% عند 690 فولت – جميعها AC 50/60 هرتز طبقًا لـ IEC 60947-2 |
|
نوع التحكم |
مقبض دوّار |
مقبض دوّار |
|
التيار المقنن [In] |
40 أمبير |
50 أمبير |
|
نطاق ضبط الحماية الحرارية |
30…40 أمبير طبقًا لـ IEC 60947-4-1 |
37…50 أمبير طبقًا لـ IEC 60947-4-1 |
|
تيار الفصل المغناطيسي |
560 أمبير |
700 أمبير |
|
التيار الحراري في الهواء [Ith] |
40 أمبير طبقًا لـ IEC 60947-4-1 |
50 أمبير طبقًا لـ IEC 60947-4-1 |
|
الجهد التشغيلي المقنن [Ue] |
690 فولت AC 50/60 هرتز طبقًا لـ IEC 60947-2 |
690 فولت AC 50/60 هرتز طبقًا لـ IEC 60947-2 |
|
جهد العزل المقنن [Ui] |
690 فولت AC 50/60 هرتز |
690 فولت AC 50/60 هرتز |
|
جهد تحمل النبضة [Uimp] |
6 ك.ف طبقًا لـ IEC 60947-2 |
6 ك.ف طبقًا لـ IEC 60947-2 |
|
حساسية فقدان الفاز |
نعم طبقًا لـ IEC 60947-4-1 |
نعم طبقًا لـ IEC 60947-4-1 |
|
صالح للعزل |
نعم طبقًا لـ IEC 60947-1 |
نعم طبقًا لـ IEC 60947-1 |
|
فاقد القدرة لكل قطب |
8 واط |
8 واط |
|
التحمل الميكانيكي |
50,000 دورة |
50,000 دورة |
|
التحمل الكهربائي |
50,000 دورة لنمط AC-3 عند 415 فولت بالتيار المقنن |
نفس القيمة |
|
نمط التشغيل المقنن |
تشغيل مستمر طبقًا لـ IEC 60947-4-1 |
تشغيل مستمر طبقًا لـ IEC 60947-4-1 |
|
عزم الربط |
5 نيوتن.متر على طرف الربط بالمسامير |
5 نيوتن.متر على طرف الربط بالمسامير |
|
الأبعاد (عرض × ارتفاع × عمق) |
55 × 132 × 136 مم |
55 × 132 × 136 مم |
|
الوزن الصافي |
0.96 كجم |
0.96 كجم |
|
اللون |
رمادي داكن |
رمادي داكن |
