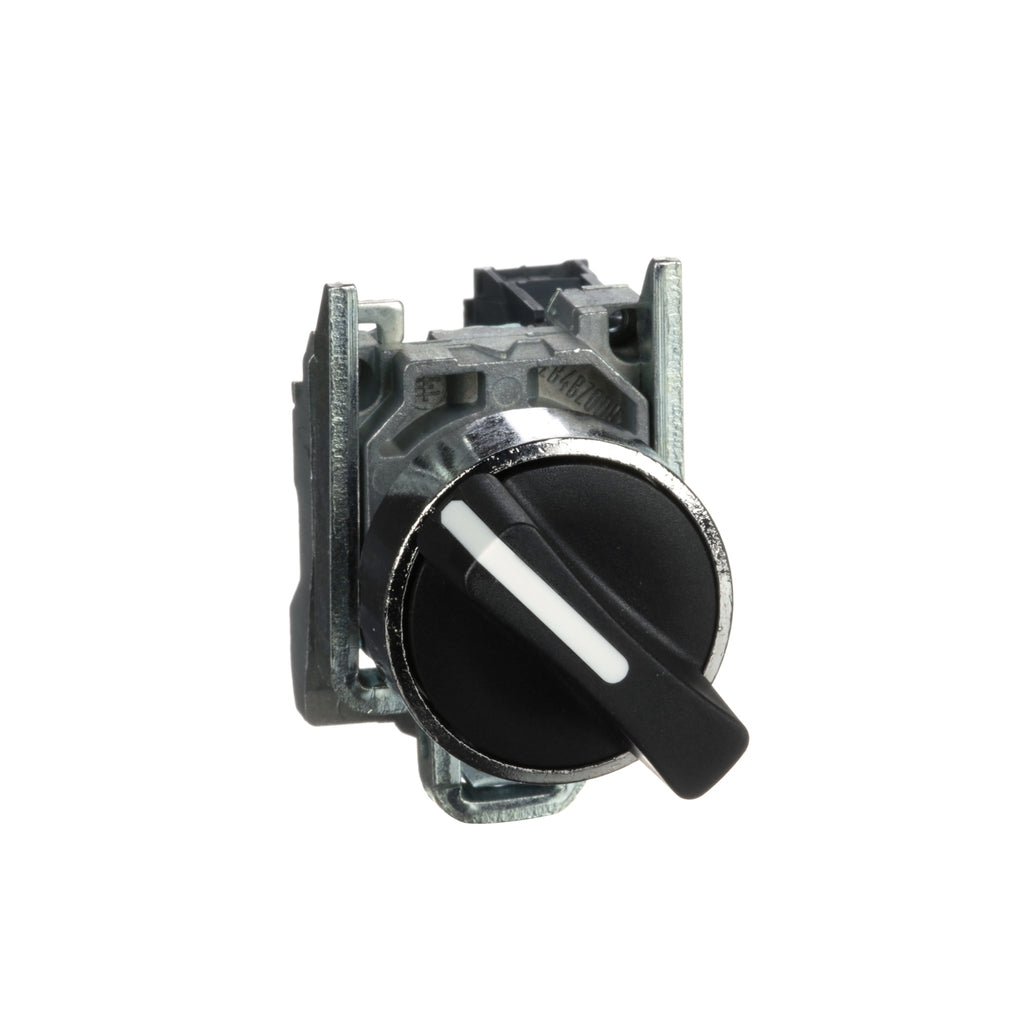

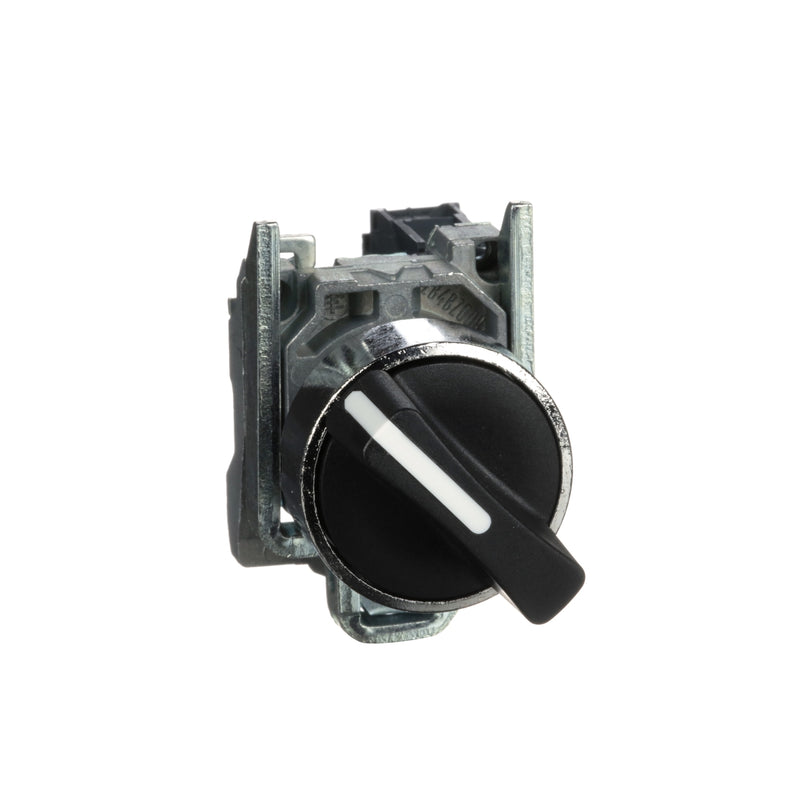

| نوع المنتج |
مفتاح سلكتور عادة |
| خامة الإطار (Bezel) |
معدن مطلي بالكروم |
| خامة حلقة التثبيت |
زاماك (Zamak) |
| قطر التركيب |
22.5 مم |
| نوع الرأس |
قياسي |
| شكل رأس وحدة الإشارة |
دائري |
| نوع المشغّل |
ثابت (Stay put) |
| شكل مقبض التشغيل |
مقبض قياسي أسود |
| معلومات أوضاع التشغيل |
وضعان بزاوية 90° |
| نوع وتكوين نقاط التلامس |
1 مفتوح (1 NO) |
| تشغيل التلامس |
فصل بطيء (Slow-break) |
| التوصيلات – أطراف التثبيت |
أطراف براغي (Screw clamp) ≤ 2 × 1.5 مم² مع طرف كبس طبقاً لـ IEC 60947-1 ≥ 1 × 0.22 مم² بدون طرف كبس طبقاً لـ IEC 60947-1 |
| الارتفاع |
47 مم |
| العرض |
30 مم |
| العمق |
68 مم |

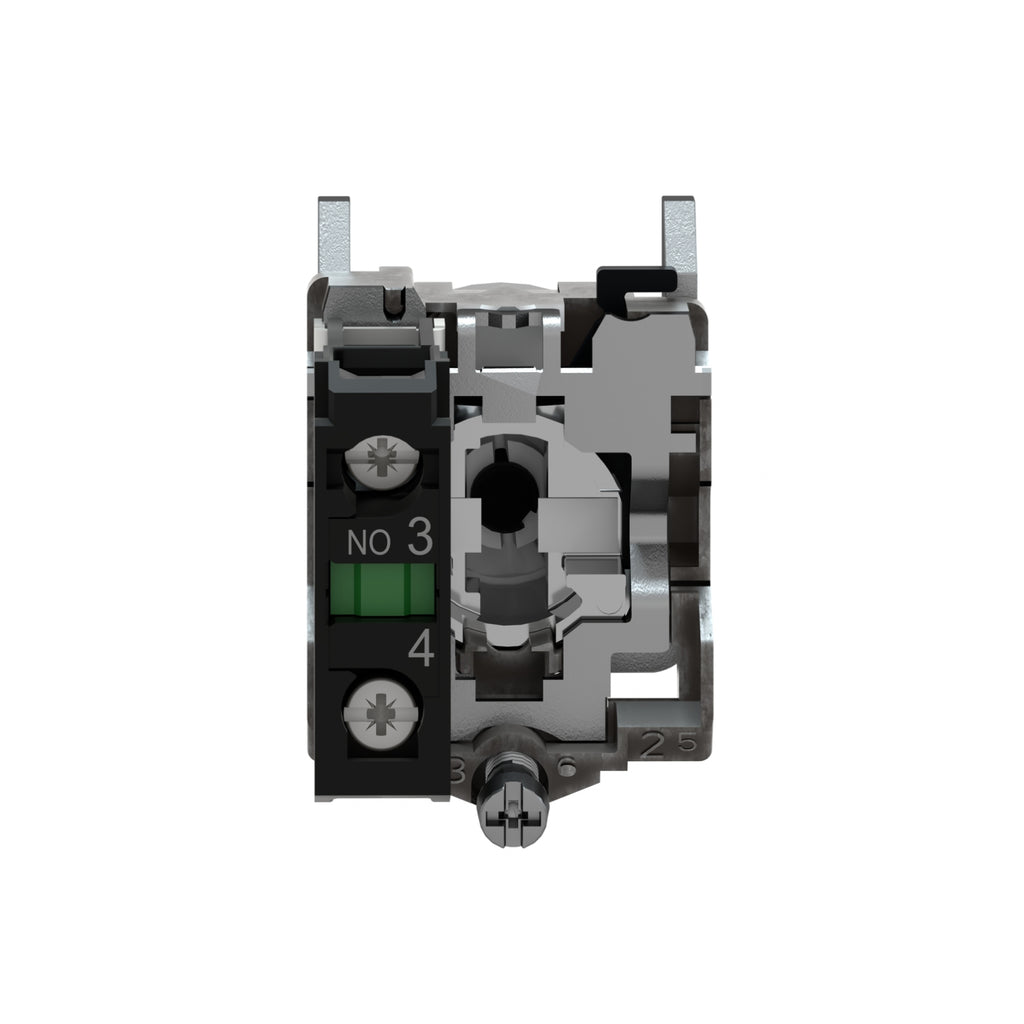

| وصف أطراف التوصيل ISO رقم 1 |
(13-14) NO |
| الوزن الصافي |
0.095 كجم |
| مقاومة لغسل الضغط العالي |
7,000,000 باسكال عند 55 °م، مسافة 0.1 م |
| استخدام التلامس |
تلامسات قياسية |
| فتح إيجابي (Positive opening) |
غير متوفر |
| عزم التحويل (لتغيير حالة التلامس) |
0.14 نيوتن.متر |
| العمر الميكانيكي |
1,000,000 دورة |
| عزم الشد |
0.8…1.2 نيوتن.متر طبقاً لـ IEC 60947-1 |
| شكل رأس البرغي |
صليبي متوافق مع مفك فيليبس رقم 1 صليبي متوافق مع مفك بوزي درايف رقم 1 شق مستقيم متوافق مع مفك مسطح قطر 4 مم شق مستقيم متوافق مع مفك مسطح قطر 5.5 مم |
| مادة نقاط التلامس |
سبيكة فضة/نيكل (Ag/Ni) |
| الحماية من القصر |
فيوز خرطوشة 10 أمبير نوع gG طبقاً لـ IEC 60947-5-1 |
| التيار الحراري في الهواء [Ith] |
10 أمبير طبقاً لـ IEC 60947-5-1 |
| جهد العزل المقنن [Ui] |
600 فولت (درجة تلوث 3) طبقاً لـ IEC 60947-1 |
| جهد تحمل النبضة [Uimp] |
6 كيلوفولت طبقاً لـ IEC 60947-1 |
| تيار التشغيل المقنن [Ie] |
3 أمبير عند 240 فولت AC-15 فئة A600 6 أمبير عند 120 فولت AC-15 فئة A600 1.2 أمبير عند 600 فولت AC-15 فئة A600 0.27 أمبير عند 250 فولت DC-13 فئة Q600 0.55 أمبير عند 125 فولت DC-13 فئة Q600 0.1 أمبير عند 600 فولت DC-13 فئة Q600 |
| العمر الكهربائي |
1,000,000 دورة – AC-15: 2 A عند 230 V / 3 A عند 120 V / 4 A عند 24 V 1,000,000 دورة – DC-13: 0.2 A عند 110 V / 0.5 A عند 24 V (معدل تشغيل أقل من 3600 دورة/ساعة، عامل حمل 0.5) |
| الموثوقية الكهربائية |
Λ < 10⁻⁶ عند 5 فولت و1 مللي أمبير في بيئة نظيفة Λ < 10⁻⁸ عند 17 فولت و5 مللي أمبير في بيئة نظيفة |
