الوصف

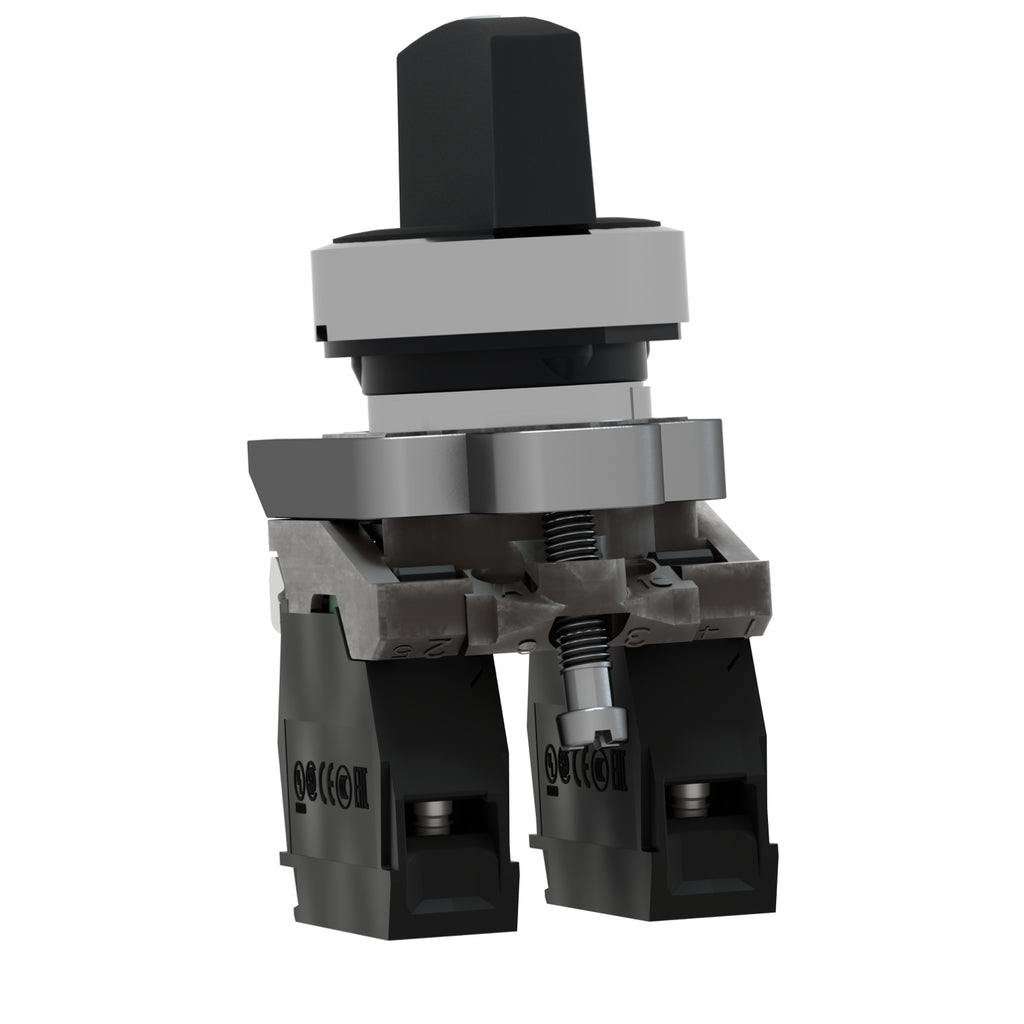

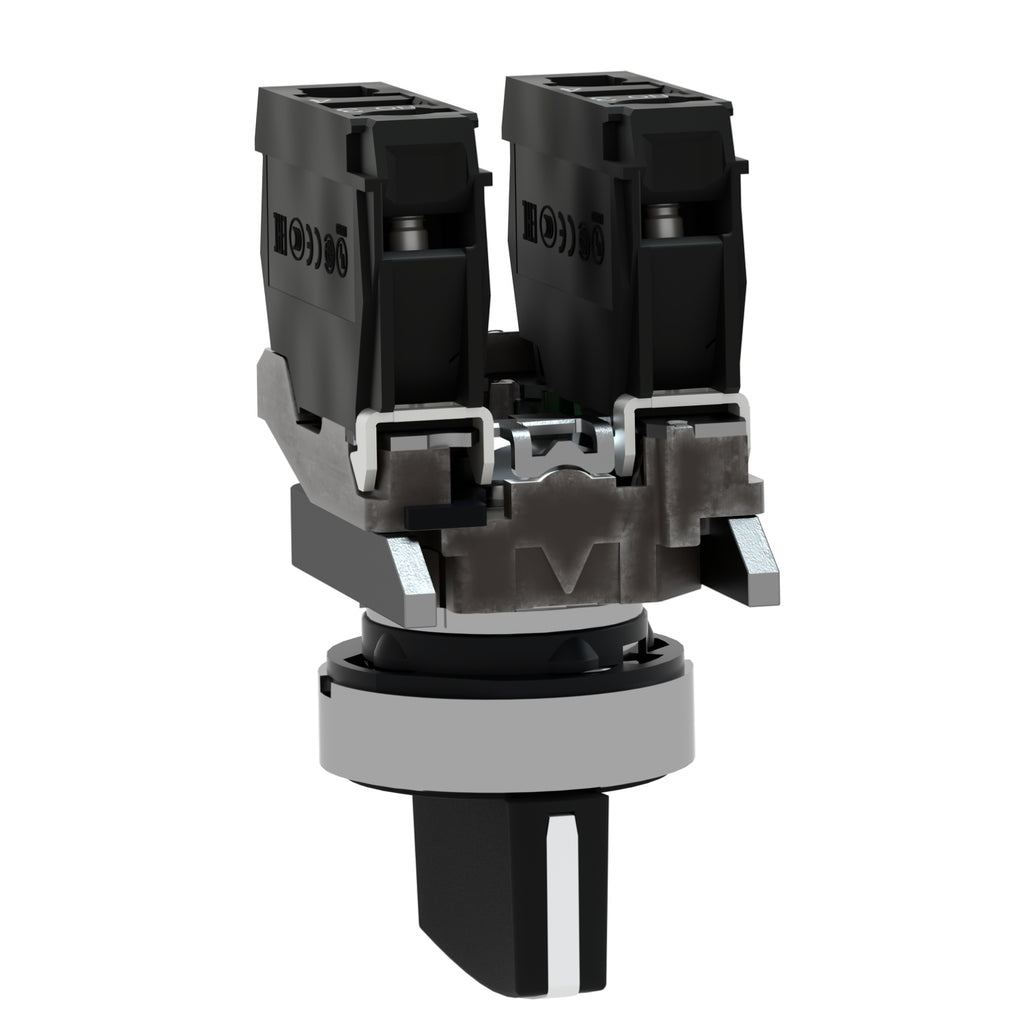

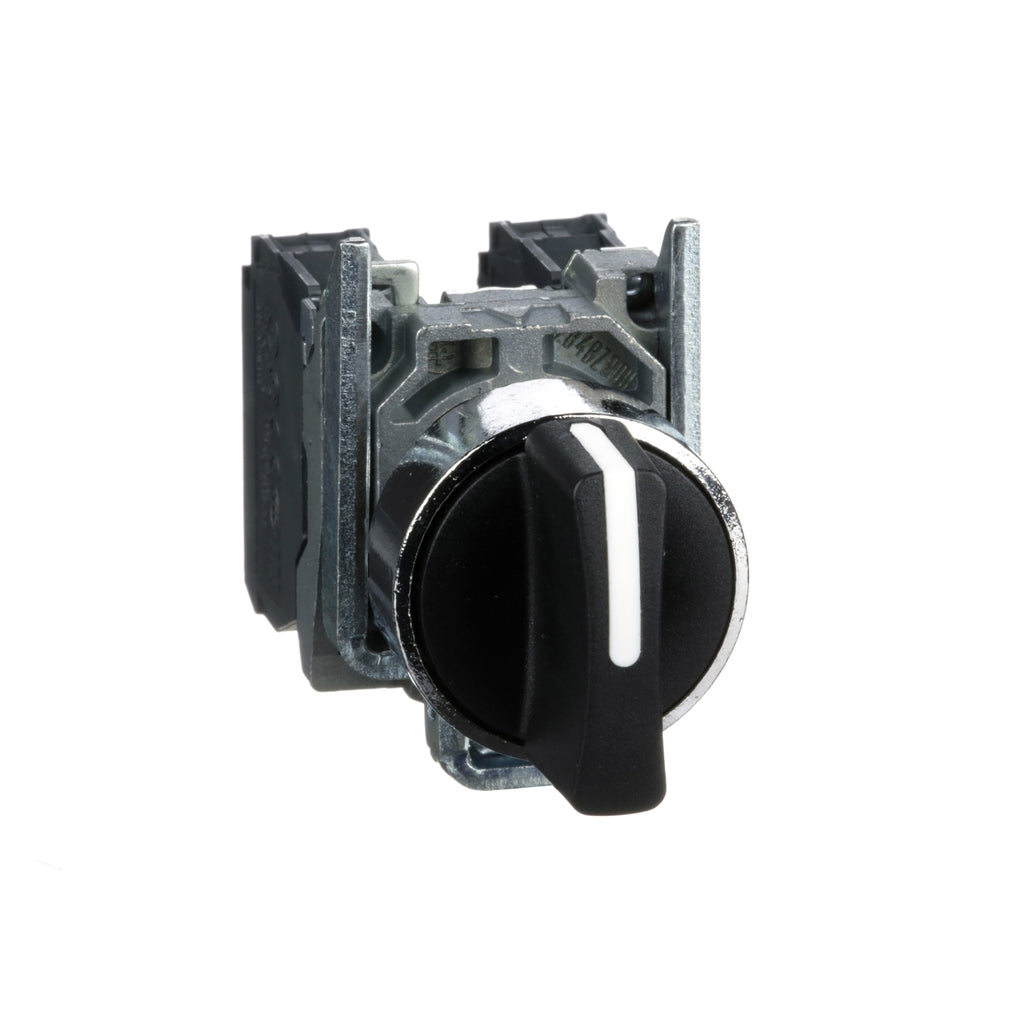

| نوع المنتج | مفتاح سليكتور معدنى |
| مادة الإطار الأمامي | معدن مطلي بالكروم |
| مادة حلقة التثبيت | زاماك (Zamak) |
| قطر التركيب | 22.5 مم |
| نوع الرأس | قياسي – شكل دائري |
| آلية التشغيل | ثابت (Stay Put) |
| مقبض التشغيل | مقبض قياسي أسود |
| عدد أوضاع التشغيل | 3 أوضاع ± 45° |

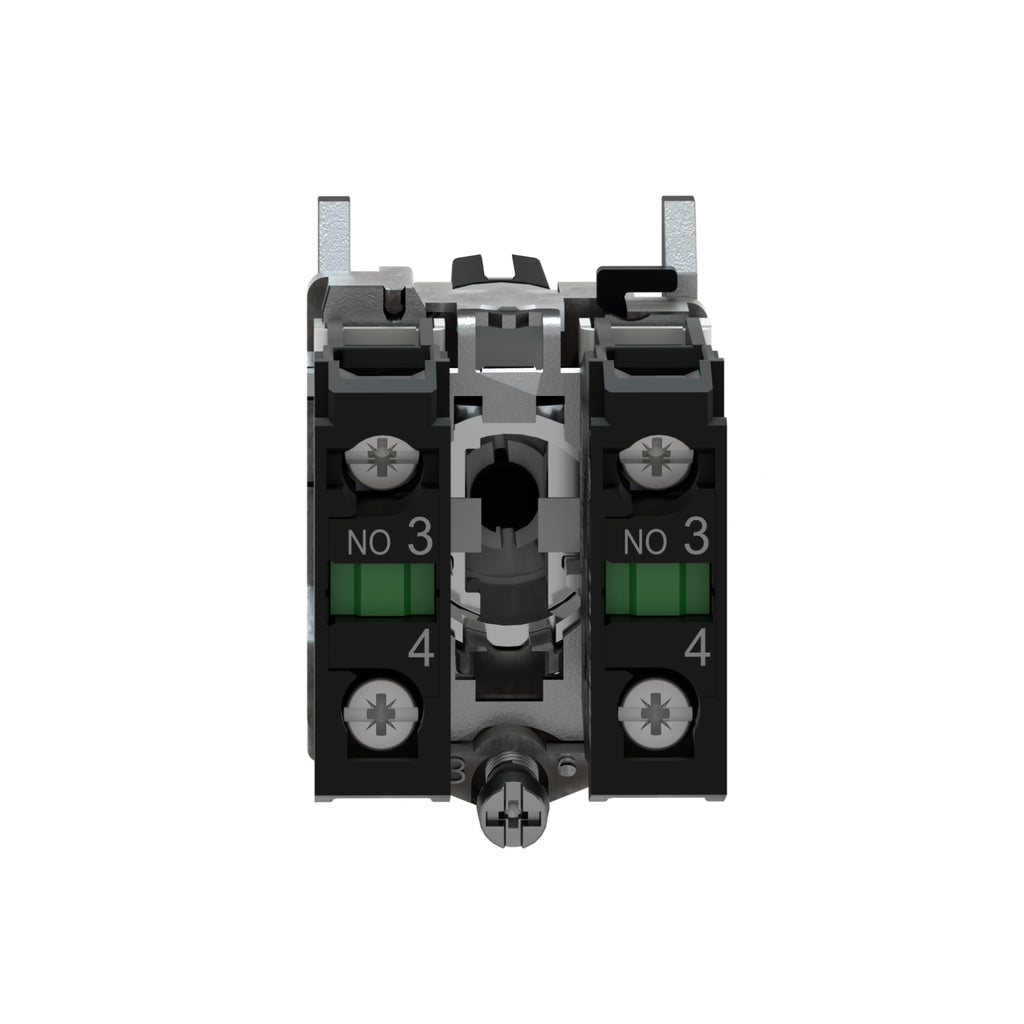

| نوع وعدد نقاط التلامس | 2 نقطة تلامس مفتوحة (2 NO) |
| طريقة عمل التلامس | فصل بطيء (Slow-break) |
| التوصيلات – أطراف التثبيت | أطراف براغي تثبيت حتى 2 × 1.5 مم² مع طرف كابل، أو 1 × 0.22 مم² بدون طرف كابل – مطابق لـ IEC 60947-1 |
| الأبعاد (ارتفاع × عرض × عمق) | 47 × 30 × 68 مم |
| أرقام أطراف التوصيل (ISO n°1) | (23-24) NO – (13-14) NO |
| الوزن الصافي | 0.105 كجم |
| مقاومة الغسل بضغط عالي | حتى 7,000,000 باسكال عند 55°C وعلى بعد 0.1 م |
| استخدام التلامس | تلامس قياسي |
| خاصية الفتح الإيجابي | غير متوفر |
| قيمة عزم التغيير للحالة الكهربائية | 0.14 نيوتن.متر (NO) |
| العمر الميكانيكي | 1,000,000 دورة |
| عزم شد البراغي | 0.8 … 1.2 نيوتن.متر – مطابق لـ IEC 60947-1 |
| شكل رأس البرغي | متوافق مع مفك فيليبس رقم 1 – بوزي درايف رقم 1 – مفك مسطح قطر 4 مم و5.5 مم |
| مادة نقاط التلامس | سبيكة فضة (Ag/Ni) |
| حماية ضد القصر | فيوز 10 أمبير نوع gG – مطابق لـ IEC 60947-5-1 |
| التيار الحراري التقليدي [Ith] | 10 أمبير – مطابق لـ IEC 60947-5-1 |
| جهد العزل المقنن [Ui] | 600 فولت (درجة تلوث 3) – مطابق لـ IEC 60947-1 |
| قدرة تحمل النبضة [Uimp] | 6 كيلوفولت – مطابق لـ IEC 60947-1 |
| التيار التشغيلي [Ie] | - 3 أمبير عند 240 فولت AC-15 A600 - 6 أمبير عند 120 فولت AC-15 A600 - 1.2 أمبير عند 600 فولت AC-15 A600 - 0.1 أمبير عند 600 فولت DC-13 Q600 - 0.27 أمبير عند 250 فولت DC-13 Q600 - 0.55 أمبير عند 125 فولت DC-13 Q600 |
| العمر الكهربائي | 1,000,000 دورة (AC-15 أو DC-13) بمعدلات تشغيل تصل إلى 3600 دورة/ساعة وحمل 0.5 – مطابق لـ EN 60947-5-1 الملحق C |
| اعتمادية كهربائية | Λ < 10⁻⁶ عند 5 فولت و1 ملي أمبير – بيئة نظيفة (IEC 60947-5-4) Λ < 10⁻⁸ عند 17 فولت و5 ملي أمبير – بيئة نظيفة (IEC 60947-5-4) |
