المواصفة
|
LC1D09M7
9 امبير
|

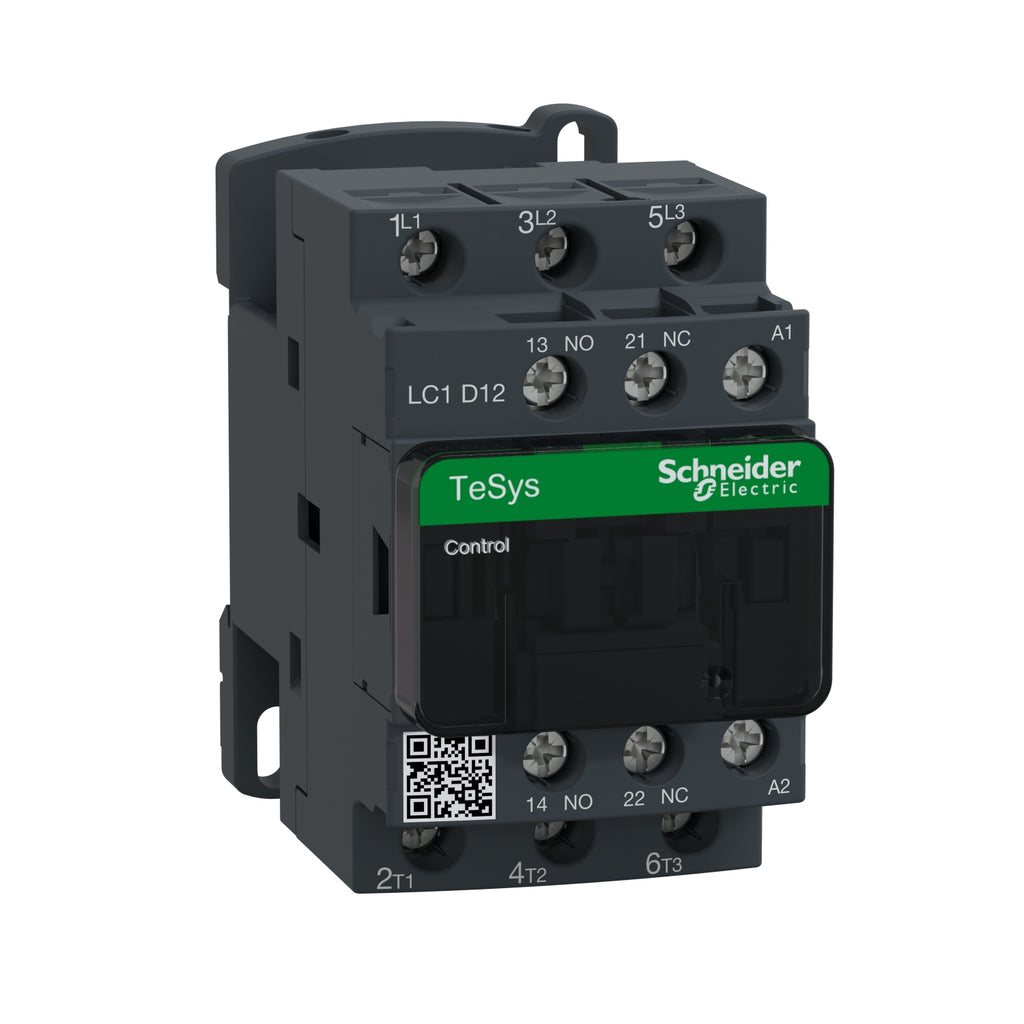

LC1D12M7
12 امبير
|

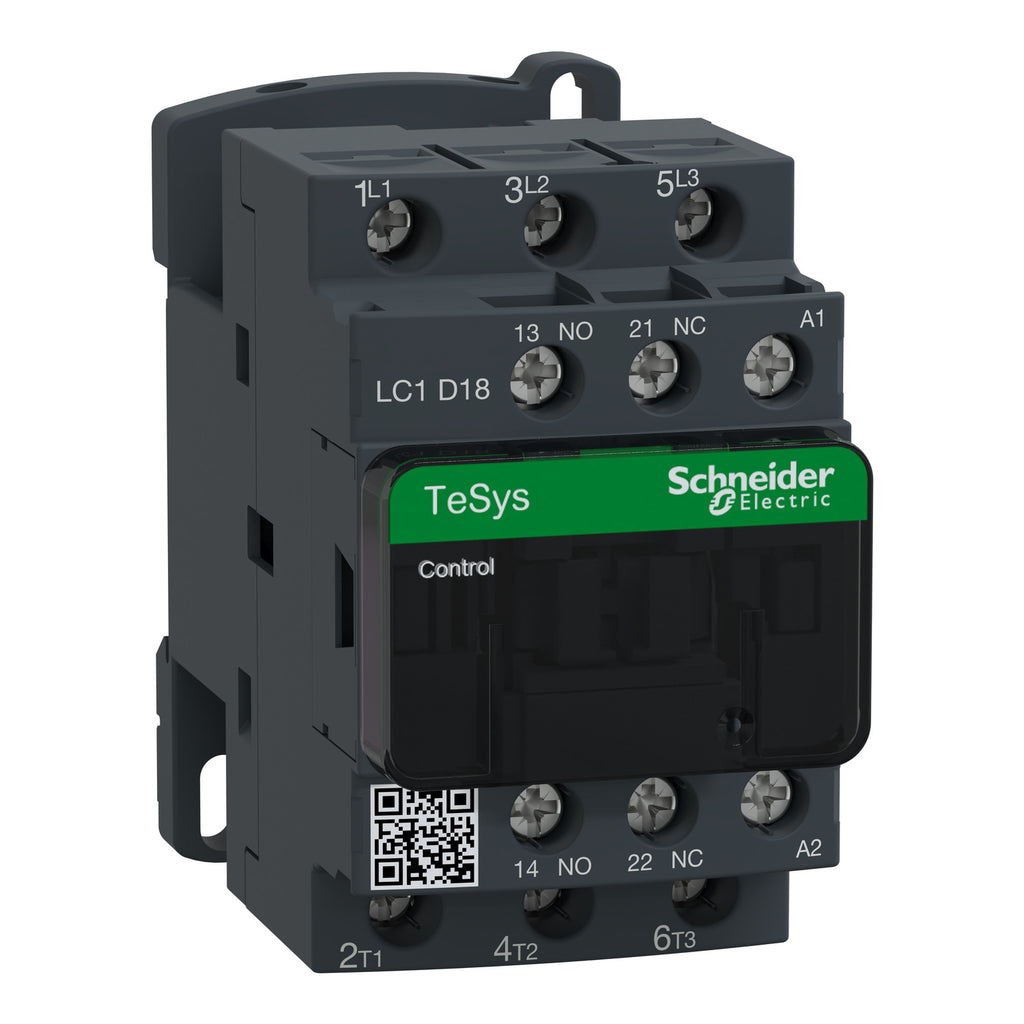

LC1D18M7
18 امبير
|
LC1D25M7
25 امبير
|

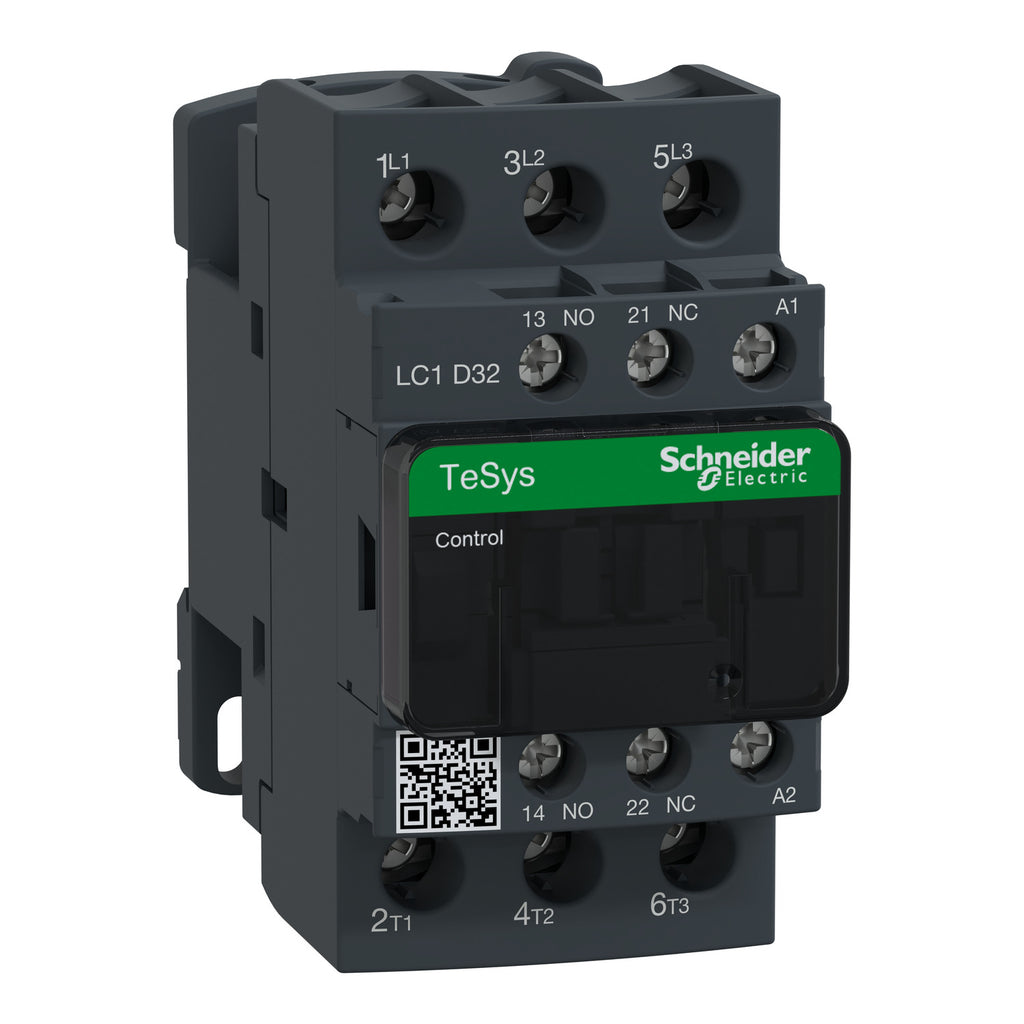

LC1D32M7
32 امبير
|
جهد الكويل (التحكم)
|
220 فولت AC، 50/60 هرتز
|
الجهد التشغيلي المقنن (Ue)
|
≤ 690 فولت AC (25–400 هرتز) / ≤ 300 فولت DC
|
التيار المقنن (Ie) – فئة AC-1
|
25 أمبير (≤ 440 فولت AC، 60 °م)
|
25 أمبير (≤ 440 فولت AC، 60 °م)
|
32 أمبير (≤ 440 فولت AC، 60 °م)
|
40 أمبير (≤ 440 فولت AC، 60 °م)
|
50 أمبير (≤ 440 فولت AC، 60 °م)
|
التيار المقنن (Ie) – فئة AC-3
|
9 أمبير (≤ 440 فولت AC، 60 °م)
|
12 أمبير (≤ 440 فولت AC، 60 °م)
|
18 أمبير (≤ 440 فولت AC، 60 °م)
|
25 أمبير (≤ 440 فولت AC، 60 °م)
|
32 أمبير (≤ 440 فولت AC، 60 °م)
|
قدرة المحرك (kW) – فئة AC-3
|
2.2 ك.و @ 220–230 ف • 4 ك.و @ 380–400 ف • 4 ك.و @ 415–440 ف • 5.5 ك.و @ 500 ف • 5.5 ك.و @ 660–690 ف
|
3 ك.و @ 220–230 ف • 5.5 ك.و @ 380–400 ف • 5.5 ك.و @ 415–440 ف • 7.5 ك.و @ 500 ف • 7.5 ك.و @ 660–690 ف
|
4 ك.و @ 220–230 ف • 7.5 ك.و @ 380–400 ف • 9 ك.و @ 415–440 ف • 10 ك.و @ 500 ف • 10 ك.و @ 660–690 ف
|
5.5 ك.و @ 220–230 ف • 11 ك.و @ 380–400 ف • 11 ك.و @ 415–440 ف • 15 ك.و @ 500 ف • 15 ك.و @ 660–690 ف
|
7.5 ك.و @ 220–230 ف • 15 ك.و @ 380–400 ف • 15 ك.و @ 415–440 ف • 18.5 ك.و @ 500 ف • 18.5 ك.و @ 660–690 ف
|
عدد الأقطاب
|
3 أقطاب (3 نقاط رئيسية NO)
|
النقط المساعده
|
1 NO + 1 NC
|
فئة الاستخدام
|
AC-1, AC-3, AC-4, AC-3e
|
AC-1, AC-3, AC-3e, AC-4
|
AC-1, AC-3, AC-3e, AC-4
|
AC-1, AC-3, AC-4, AC-3e
|
AC-1, AC-3, AC-4, AC-3e
|
العمر الميكانيكي
|
15 مليون عملية
|
15 مليون عملية
|
15 مليون عملية
|
15 مليون عملية
|
15 مليون عملية
|
العمر الكهربائي
|
2 مليون عملية @ 9 أمبير AC-3 (≤ 440 فولت)
|
2 مليون عملية @ 12 أمبير AC-3 (≤ 440 فولت)
|
1.65 مليون عملية @ 18 أمبير AC-3 (≤ 440 فولت)
|
1.65 مليون عملية @ 25 أمبير AC-3 (≤ 440 فولت)
|
1.65 مليون عملية @ 32 أمبير AC-3
|
قدرة التوصيل/القطع
|
250 أمبير @ 440 فولت AC
|
250 أمبير @ 440 فولت AC (IEC 60947)
|
300 أمبير @ 440 فولت AC (IEC 60947)
|
450 أمبير @ 440 فولت AC
|
550 أمبير @ 440 فولت AC
|
مدى درجة حرارة التشغيل
|
–40 … 60 °م (حتى 70 °م مع خفض الحمل)
|
جهد العزل المقنن (Ui)
|
690 فولت AC (IEC 60947-4-1)
|
درجة الحماية (IP)
|
IP20 (الواجهة الأمامية، IEC 60529)
|
IP20 (الواجهة الأمامية)
|
طريقة التركيب
|
على سكة DIN أو لوحة
|
المعايير / الشهادات
|
IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 14, CCC, UKCA, EAC, Marine, CB Scheme
|
IEC 60947-4-1, IEC 60947-5-1, UL, CSA, CCC, UKCA, EAC, CB Scheme, Marine
|
IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 508, CSA C22.2 No 14, UKCA, CCC, BV, GL, Lloyd’s Register, DNV, RINA, GOST
|
IEC 60947-4-1/5-1, UL 508, CSA C22.2 No 14, EN 60947-4-1/5-1, IEC 60335-1, UKCA, CCC, CB, BV, GL, DNV, RINA, GOST, Lloyd’s Register
|
