الوصف
|
المواصفة |
LC1D40AM7 |

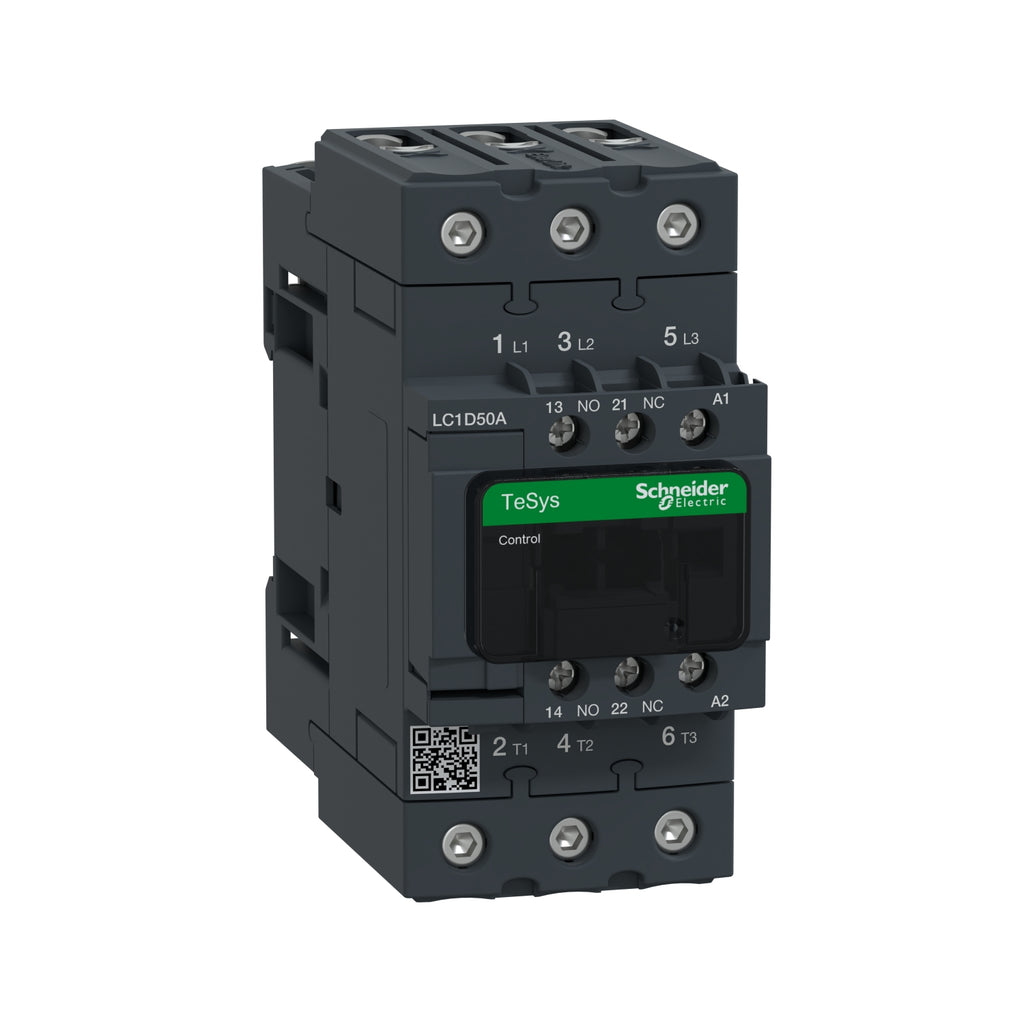

LC1D50AM7 |
LC1D65AM7 |
|
جهد ملف التحكم |
220 فولت تيار متردد 50/60 هرتز |
220 فولت تيار متردد 50/60 هرتز |
220 فولت تيار متردد 50/60 هرتز |
|
الجهد التشغيلي المقنن (Ue) |
دائرة القدرة: حتى 690 فولت تيار متردد 25–400 هرتز / حتى 300 فولت تيار مستمر |
دائرة القدرة: حتى 690 فولت تيار متردد 25–400 هرتز / حتى 300 فولت تيار مستمر |
دائرة القدرة: حتى 690 فولت تيار متردد 25–400 هرتز / حتى 300 فولت تيار مستمر |
|
التيار المقنن (Ie) – فئة AC-1 |
60 أمبير (≤ 440 فولت تيار متردد، أقل من 60°م) |
80 أمبير (≤ 440 فولت تيار متردد، أقل من 60°م) |
80 أمبير (≤ 440 فولت تيار متردد، أقل من 60°م) |
|
التيار المقنن (Ie) – فئة AC-3 |
40 أمبير (≤ 440 فولت تيار متردد، أقل من 60°م) |
50 أمبير (≤ 440 فولت تيار متردد، أقل من 60°م) |
65 أمبير (≤ 440 فولت تيار متردد، أقل من 60°م) |
|
قدرة المحرك (kW) |
18.5 ك.و عند 380–400 فولت 50/60 هرتز (AC-3)؛ 11 ك.و عند 220–230 فولت (AC-3)؛ 22 ك.و عند 415–440 فولت (AC-3)؛ 22 ك.و عند 500 فولت (AC-3)؛ 30 ك.و عند 660–690 فولت (AC-3) |
15 ك.و عند 220–230 فولت (AC-3)؛ 22 ك.و عند 380–400 فولت (AC-3)؛ 25 ك.و عند 415 فولت (AC-3)؛ 30 ك.و عند 440 فولت (AC-3)؛ 30 ك.و عند 500 فولت (AC-3)؛ 33 ك.و عند 660–690 فولت (AC-3) |
18.5 ك.و عند 220–230 فولت (AC-3)؛ 30 ك.و عند 380–400 فولت (AC-3)؛ 37 ك.و عند 500 فولت (AC-3)؛ 37 ك.و عند 660–690 فولت (AC-3) |
|
عدد الأقطاب |
3 أقطاب |
3 أقطاب |
3 أقطاب |
|
نقاط مساعدة |
1 مفتوح + 1 مغلق (مرتبط ميكانيكياً، تلامس مرآة) |
1 مفتوح + 1 مغلق (مرتبط ميكانيكياً، تلامس مرآة) |
1 مفتوح + 1 مغلق (مرتبط ميكانيكياً، تلامس مرآة) |
|
فئة الاستخدام |
AC-1, AC-3, AC-3e, AC-4 |
AC-1, AC-3, AC-3e, AC-4 |
AC-1, AC-3, AC-3e, AC-4 |
|
العمر الميكانيكي |
6 ملايين عملية تشغيل |
6 ملايين عملية تشغيل |
6 ملايين عملية تشغيل |
|
العمر الكهربائي |
1.4 مليون عملية عند 60 أمبير AC-1 (≤ 440 فولت)؛ 1.5 مليون عملية عند 40 أمبير AC-3 (≤ 440 فولت) |
1.1 مليون عملية عند 80 أمبير AC-1 (≤ 440 فولت)؛ 1.45 مليون عملية عند 50 أمبير AC-3 (≤ 440 فولت)؛ 1.45 مليون عملية عند 50 أمبير AC-3e (≤ 440 فولت) |
1.4 مليون عملية عند 80 أمبير AC-1 (≤ 440 فولت)؛ 1.45 مليون عملية عند 65 أمبير AC-3 (≤ 440 فولت) |
|
قدرة الفصل/التوصيل |
800 أمبير عند 440 فولت (دائرة قدرة، IEC 60947) |
900 أمبير عند 440 فولت (IEC 60947) |
1000 أمبير عند 440 فولت (IEC 60947) |
|
نطاق درجة حرارة التشغيل |
من −40 إلى 60°م (حتى 70°م مع تقليل الحمل) |
من −40 إلى 60°م (حتى 70°م مع تقليل الحمل) |
من −40 إلى 60°م (حتى 70°م مع تقليل الحمل) |
|
جهد العزل المقنن (Ui) |
دائرة القدرة: 690 فولت (IEC 60947-4-1)؛ 600 فولت (CSA/UL) |
690 فولت (IEC 60947-4-1) |
690 فولت (IEC 60947-4-1)؛ 600 فولت (CSA/UL) |
|
درجة الحماية (IP) |
IP20 (واجهة أمامية، IEC 60529) |
IP20 (واجهة أمامية، IEC 60529) |
IP20 (واجهة أمامية، IEC 60529) |
|
طريقة التثبيت |
على لوحة أو على سكة |
على لوحة أو على سكة |
على لوحة أو على سكة |
|
المعايير / الشهادات |
IEC 60947-4-1، IEC 60947-5-1، EN 60947-4-1، EN 60947-5-1، CSA C22.2 No 14، UL 60947-4-1، IEC 60335-2-40 Annex JJ، UL 60335-2-40 Annex JJ، IEC 60335-1 Clause 30.2؛ شهادات: CCC، UL، CB Scheme، CSA، CE، UKCA، Marine، EAC |
EN 60947-4-1، EN 60947-5-1، IEC 60947-4-1، IEC 60947-5-1، IEC 60335-1/-2-40، UL 60947-4-1، UL 60335-2-40، CSA C22.2 No 14؛ شهادات: CE، UKCA، CCC، CB Scheme، Marine، EAC |
EN 60947-4-1، EN 60947-5-1، IEC 60947-4-1، IEC 60947-5-1، CSA C22.2 No 14، UL 60947-4-1، IEC 60335-2-40 Annex JJ، UL 60335-2-40 Annex JJ، IEC 60335-1 Clause 30.2؛ شهادات: CCC، UL، CB Scheme، CSA، CE، UKCA، Marine، EAC |
