الوصف
|
البند |

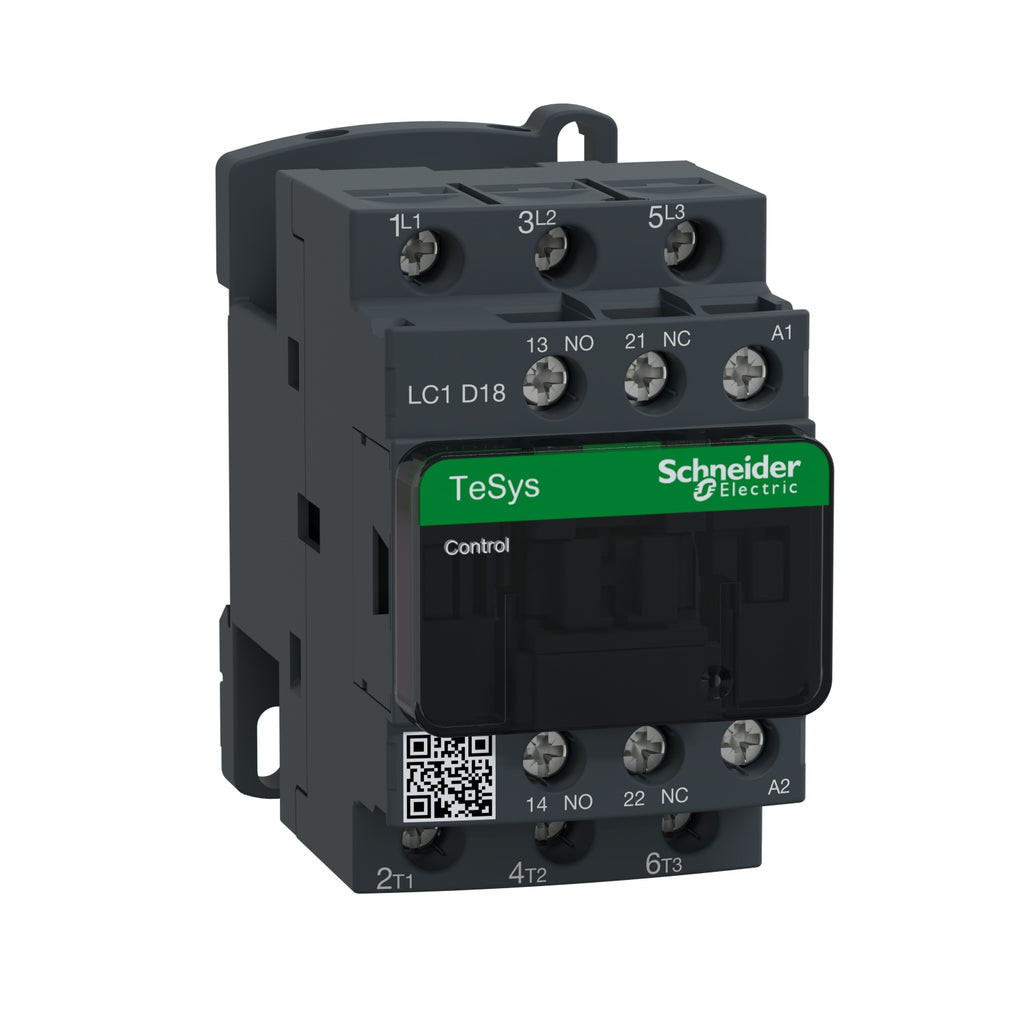

LC1D18B7 |

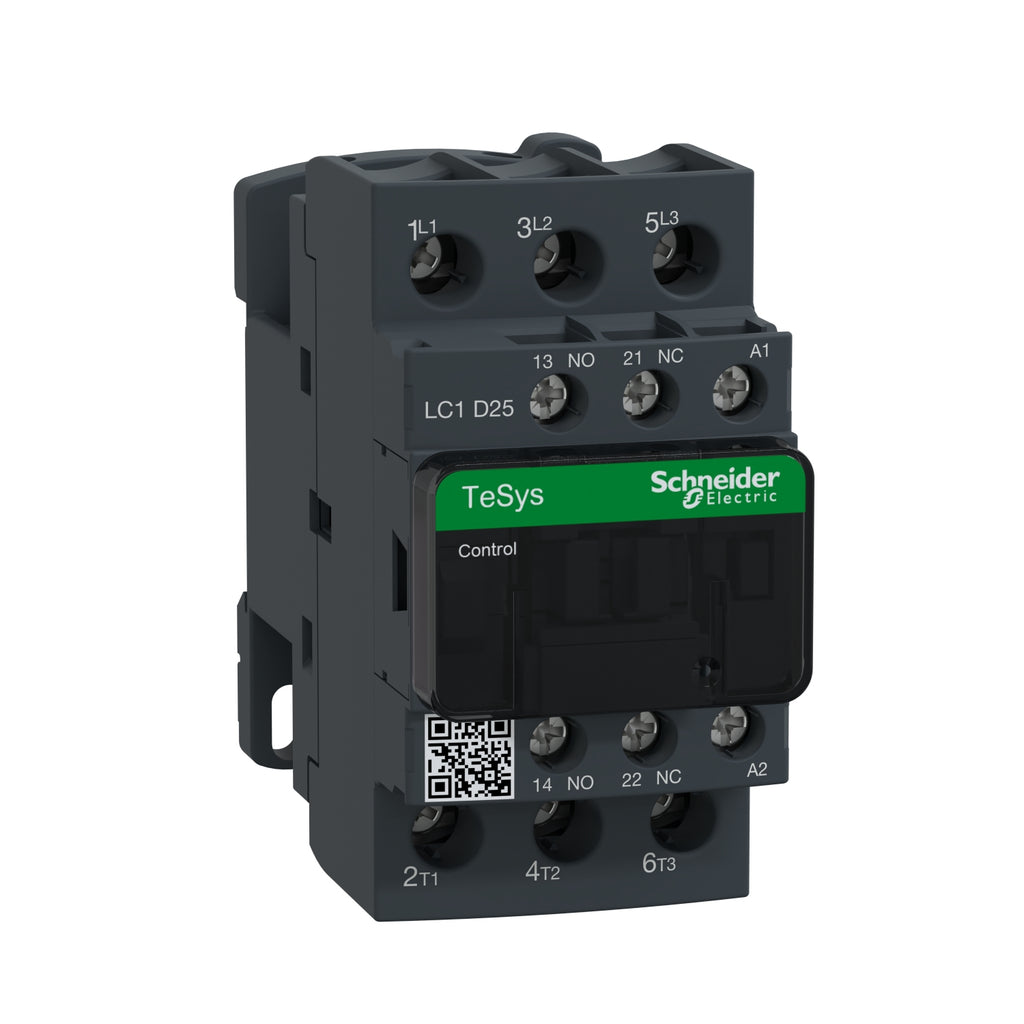

LC1D25B7 |
| جهد ملف التشغيل (التحكم) |
24 فولت AC، 50/60 هرتز |
24 فولت AC، 50/60 هرتز |
|
الجهد التشغيلي المقنن (Ue) |
≤ 690 فولت AC (25–400 هرتز) / ≤ 300 فولت DC |
≤ 690 فولت AC (25–400 هرتز) / ≤ 300 فولت DC |
|
تيار التشغيل المقنن – فئة AC-1 |
32 أمبير عند ≤ 440 فولت AC، 60 °م |
40 أمبير عند ≤ 440 فولت AC، 60 °م |
|
تيار التشغيل المقنن – فئة AC-3 |
18 أمبير عند ≤ 440 فولت AC، 60 °م |
25 أمبير عند ≤ 440 فولت AC، 60 °م |
|
قدرة المحرك (kW) |
4 ك.و @ 220–230 فولت • 7.5 ك.و @ 380–400 فولت • 9 ك.و @ 415–440 فولت • 10 ك.و @ 500 فولت • 10 ك.و @ 660–690 فولت |
5.5 ك.و @ 220–230 فولت • 11 ك.و @ 380–400 فولت • 15 ك.و @ 500 فولت • 15 ك.و @ 660–690 فولت |
|
عدد النقط الاساسية |
3 أقطاب (3 نقاط رئيسية NO) |
3 أقطاب (3 نقاط رئيسية NO) |
|
نقاط مساعدة |
1 مفتوح (NO) + 1 مغلق (NC) |
1 مفتوح (NO) + 1 مغلق (NC) |
|
فئة الاستخدام |
AC-1، AC-3، AC-4 |
AC-1، AC-3، AC-4 |
|
العمر الميكانيكي |
15 مليون عملية |
15 مليون عملية |
|
العمر الكهربائي |
1.65 مليون عملية عند 18 أمبير AC-3 |
1.65 مليون عملية عند 25 أمبير AC-3 |
|
قدرة التوصيل/الفصل |
300 أمبير عند 440 فولت AC |
450 أمبير عند 440 فولت AC |
|
نطاق درجة حرارة التشغيل |
–40 … 60 °م (حتى 70 °م مع تخفيض الحمل) |
–40 … 60 °م (حتى 70 °م مع تخفيض الحمل) |
|
جهد العزل المقنن (Ui) |
690 فولت AC (IEC 60947-4-1) |
690 فولت AC (IEC 60947-4-1) |
|
درجة الحماية (IP) |
IP20 (من الواجهة الأمامية) |
IP20 (من الواجهة الأمامية) |
|
طريقة التثبيت |
سكة DIN أو على لوحة |
سكة DIN أو على لوحة |
|
المعايير / الشهادات |
IEC 60947-4-1/5-1، UL، CSA، CCC، UKCA، EAC |
IEC 60947-4-1/5-1، UL، CSA، CCC، UKCA، EAC |
